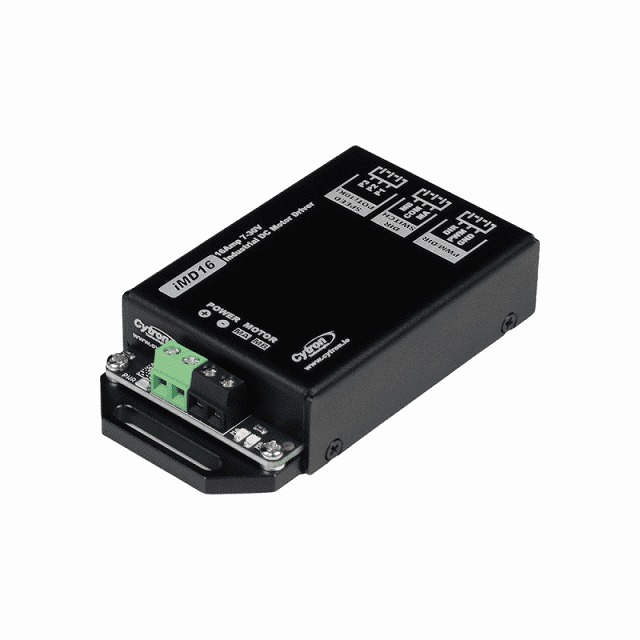

Name: iMD16 金属ケース入り 16A DCブラシモータードライバー（7～30V）
SKU: iMD16
Price: 7480 JPY
Availability: InStock

iMD16 金属ケース入り 16A DCブラシモータードライバー（7～30V）

産業用途に最適、高信頼・高耐久のブラシ付きDCモータードライバー

Cytronの製品。堅牢な金属ケースを採用し、制御盤や装置への組み込みに適した設計となっています。最大16A連続（30Aピーク）の大電流に対応し、コンベア、搬送装置、AGV、各種自動機など幅広い用途でご利用いただけます。

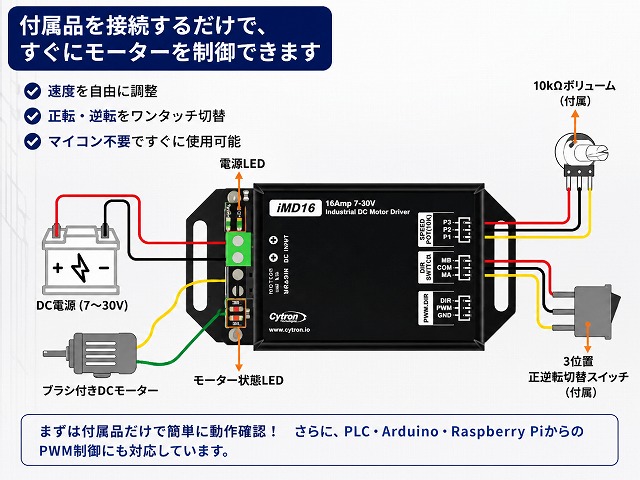

付属のボリュームと3位置スイッチを接続するだけで、マイコン不要で速度・正逆転制御が可能です。また、PWM/DIR入力を備えており、PLC、Arduino、Raspberry Pi、各種マイコンからの制御にも対応しています。PLCの24V出力を直接接続できる設計となっているため、レベル変換回路が不要です。

拡大表示

iMD16 金属ケース入り 16A DCブラシモータードライバー（7～30V）

価格:

7,480円 (本体 6,800円、税 680円)

購入数:

個

この商品について問い合わせる

特長

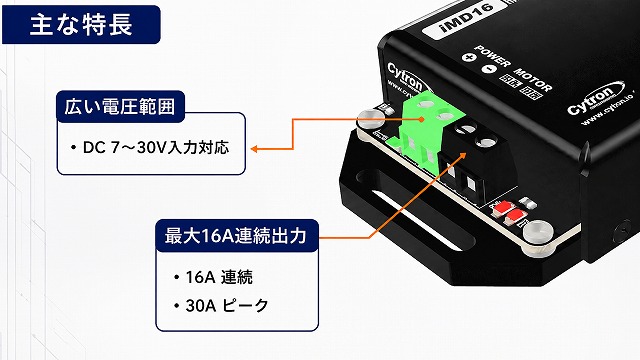

最大16A連続、30Aピーク出力
DC7～30V対応
ブラシ付きDCモーター用Hブリッジドライバー
金属ケース入りで産業用途に最適
ケース自体が放熱器となるファンレス設計
PWM・DIR入力対応
PLC・Arduino・Raspberry Pi対応
24V PLC出力 (ソースPNP)を直接接続可能
正転・逆転・ブレーキ制御対応
ボリューム・正逆転スイッチ付属
ネジ式端子台採用
動作表示LED搭載
過熱を考慮した高信頼設計
面倒なプログラム不要で動作可能

データシート（英語）
日本語マニュアルは用意しておりません。

仕様
モーター種類ブラシ付きDCモーター
電源電圧 DC 7～30V
連続出力電流 16A
ピーク電流 30A（10秒以内）
PWM入力周波数 DC～20kHz
内部PWM周波数約9～11kHz
制御方式 PWM＋DIR
ロジック入力 3～30V High、0～0.5V Low
冷却方式自然空冷（金属ケース放熱）
接続ネジ式端子台
ケース金属製

※電源入力に逆接続保護はありません。

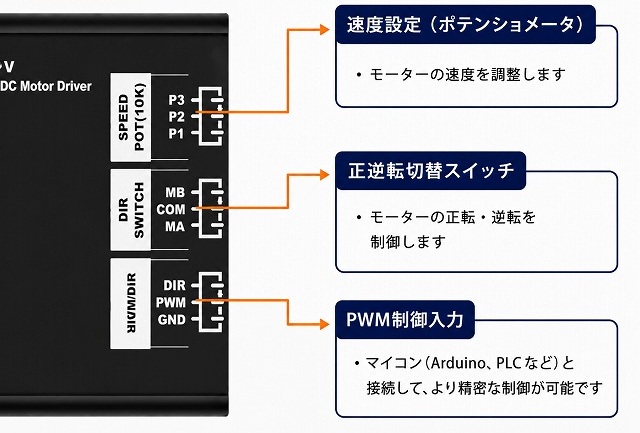

接続端子
電源入力（VIN）
モーター出力（MA・MB）
PWM入力（速度制御）
DIR入力（正転逆転制御）
GND
ボリューム接続（速度制御）
正逆転スイッチ接続

PLCから制御する場合
本製品の制御入力は3～30Vの電圧入力（PNP出力対応）です。NPN（シンク）出力PLCをご使用の場合は、プルアップ抵抗や信号変換回路が必要になる場合があります。

ノイズ防止のため、モーターの＋、－に0.01μFのコンデンサーを接続してください。
安全のため、ブレーカー、ヒューズ等を介して、本品に電源を接続してください。

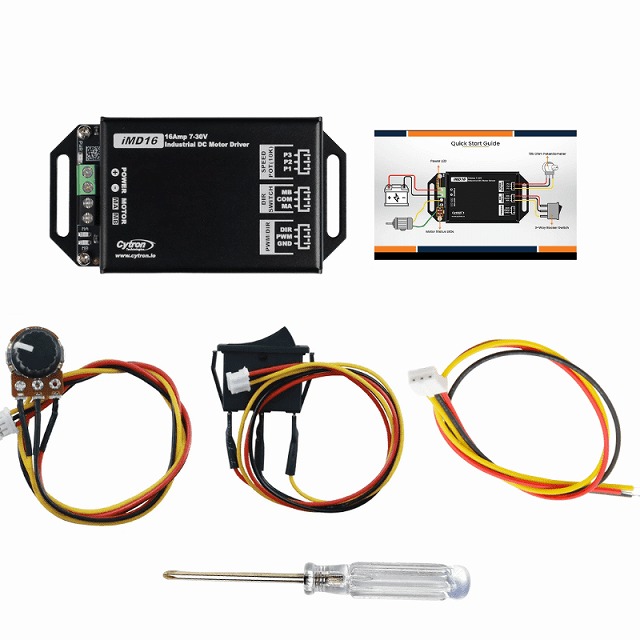

付属品
iMD16本体
10kΩボリューム
正転／停止／逆転スイッチ
PWM/DIR接続用ケーブル
ミニドライバー
クイックスタートガイド

主な用途
コンベア
搬送装置
AGV
自動機
農業機械
食品機械
工作機械
DIYロボット
PLC制御装置
Raspberry Pi制御
Arduino制御

ご注意
ブラシ付きDCモーター専用です。
ブラシレスモーター（BLDC）には使用できません。
電源の逆接続は故障の原因となります。
スイッチング電源をご使用の場合は、メーカー推奨どおり同電圧のバッテリーを並列接続し、モーターの回生電力を吸収できるようにしてください。

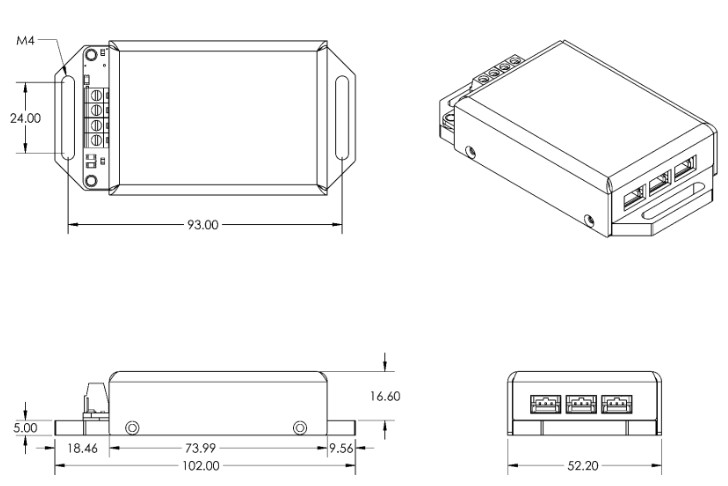

寸法図
