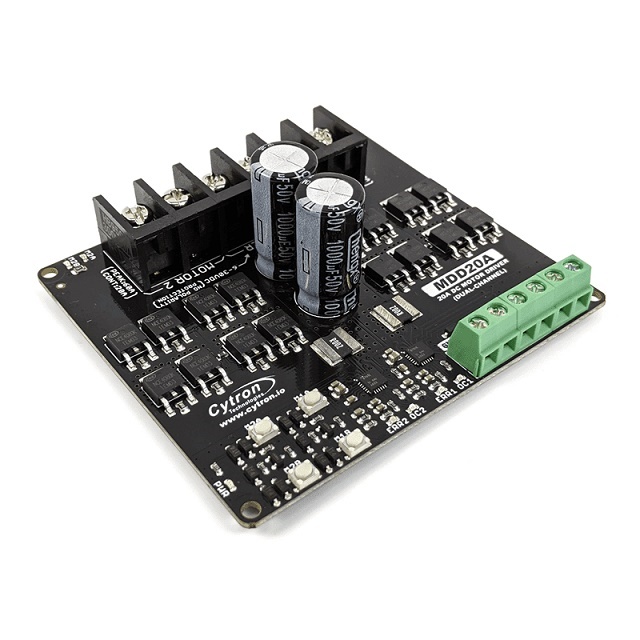

MDD20A 2ch DCブラシモータードライバー 6-30V 20A PWM信号入力制御 2個のモーター制御

2個のDCブラシモーター制御
低価格ながら20Aまで使用可能、PMW制御専用モータードライバー


Cytron社の製品。DC6V~30V 電流20A(瞬間的ピーク60A)までのDCブラシモーター、2個の制御が行えるモータードライバーです。PWM信号を入力することにより速度制御を行うことができます。
PIC、AVR、Arduino、Raspberry Pi等でのモーター制御に便利です。

MDD20A 2ch DCブラシモータードライバー 6-30V 20A PWM信号入力制御 2個のモーター制御

価格:

4,180円 (本体 3,800円、税 380円)

購入数:
この商品について問い合わせる
友達にメールですすめる

20AまでのDCブラシモーターの制御が可能
DC6V~30V 電流20A(瞬間的ピーク60A)までのDCブラシモーターの制御が行えます。

PWMによる速度制御
PWM信号を入力することにモーターの速度制御および回転方向制御を行うことができます。20kHzまでのPWMに対応しています。

固定型アンチフェーズ、サインマグニチュードの両方に対応
固定型アンチフェーズ(ロックドアンチフェーズ、locked-antiphase)、サインマグニチュード(sign-magnitude)の両方のPWM方式に対応しております。

固定型アンチフェーズPWMとは
デューティー比50%のPWMでモーター停止、50%未満でモーター正転、50%超でモーターが逆転する制御方式です。

サインマグニチュードPWMとは
PWMの信号と別に回転方向信号を入力することにより、正転・逆転を制御します。

ソリッドステート
リレー等の接点を使用しておりませんので、機械的な磨耗・制御の遅れの心配がありません。

ヒートシンク不要の高効率設計
すぐれた高効率設計がされており、ヒートシンクがなくても20Aの大電流を制御することができます。

ロジック用電源不要
基板内部で使用するロジック制御の電源は、モーター用の電源を降圧して使いますので、別途用意する必要はありません。

マニュアル(英語)
日本語マニュアルは用意しておりません。

仕様
モーター電源電圧 DC6~30V
モーター最大電流(連続) 20A、瞬間ピーク60A
ロジック用電源 モーター用より供給
ロジック電圧 5Vまたは3.3V(最大入力電圧DC15V、10kΩの抵抗を直列に接続すると30Vも可)

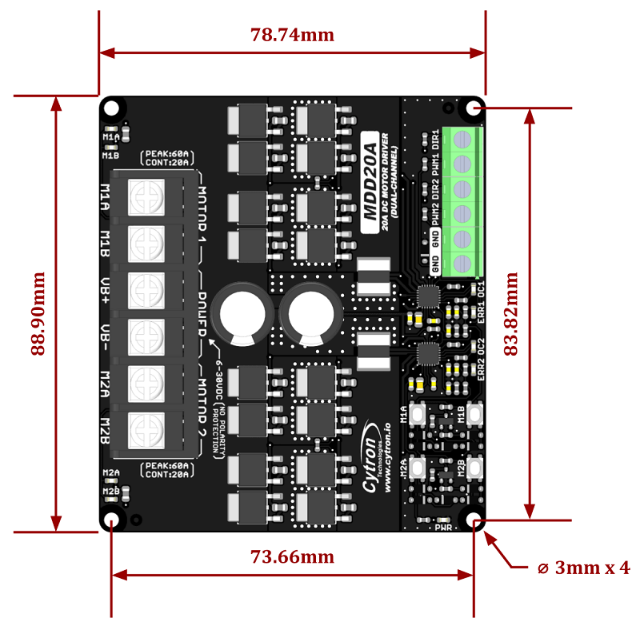

基板寸法 78.74mm × 88.9mm
スイッチング素子 NMOS FET
信号入力 端子台

ノイズ防止のため、モーターの+、-に0.01μFのコンデンサーを接続してください。
安全のため、ブレーカー、ヒューズ等を介して、本品に電源を接続してください。
