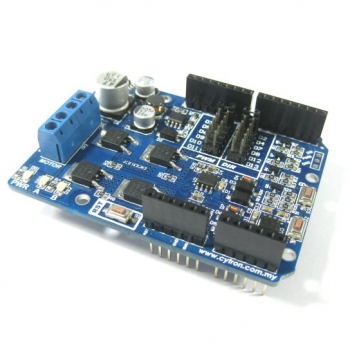

SHIELD-MD10 DCブラシモータードライバーArduinoシールド 10A 15V

CytronのDCブラシモータードライバーシールド。Arduinoから簡単にDCブラシモーターを制御することができます。PWM信号による速度制御も可能です。

SHIELD-MD10 DCブラシモータードライバーArduinoシールド 10A 15V

価格:

2,551円 (本体 2,362円、税 189円)

購入数:
この商品について問い合わせる
友達にメールですすめる

1個のDCブラシモーターを制御
7~15V、10A(最大15A、10秒)までのDCブラシモーター1個を制御することができます。

3.3V、5Vのロジック入力電圧
ロジック入力電圧は、3.3V、5Vのどちらでも使用可能です。

NMOS FET によるHブリッジ回路
NMOS FET によるソリッドステートなので、メカニカルリレーのような接点の消耗もなく、高速な応答が可能です。効率の良い設計により、ヒートシンクがなくても10Aの電流を使用することができます。

10kHzまでのPWMに対応
10kHzまでのPWMに対応していますので、モーターの回転方向制御だけでなく、PWM信号を入力すると、速度制御も行うことができます。

スタッカブルI/Oヘッダーピン
Arduinoと接続するI/Oピンは、オスのヘッダーピンだけでなく、メスソケットも備えておりますので、本器を複数使用したり、ほかのシールドを使用したりすることができます。

入力ピンは選択・変更可
方向制御のDIR信号および、速度制御のPWM信号の各ピンは、基板上のジャンパーピンで選択することができますので、自由度の高いプログラミングが行えます。また、本器を複数使用する場合にも便利です。

Arduino以外でも使用可能
ヘッダーピン以外にPWM信号、および、DIR信号を入力するためのパターンが設けられていますので、Arduino以外のRaspberry Pi、PIC、AVR等のマイクロコントローラーで使用することもできます。

サンプルプログラムを用意
Arduinoのサンプルプログラムが用意されていますので、簡単に使用することができます。
Arduinoサンプルプログラム

マニュアル(英語)
日本語マニュアルは用意しておりません。
