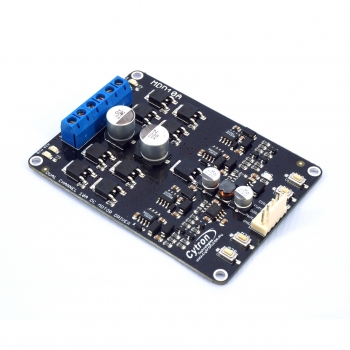

MDD10A 2ch DCブラシモータードライバー 25V 10A PWM信号入力制御 2個のモーター制御

2個のDCブラシモーター制御
低価格ながら10Aまで使用可能、PMW制御専用モータードライバー


Cytron社の製品。DC5V~30V 電流10A(瞬間的ピーク30A)までのDCブラシモーター、2個の制御が行えるモータードライバーです。PWM信号を入力することにより速度制御を行うことができます。
PIC、AVR、Arduino、Raspberry Pi等でのモーター制御に便利です。
30Vまで対応したRev2.0です。

MDD10A 2ch DCブラシモータードライバー 25V 10A PWM信号入力制御 2個のモーター制御

価格:

3,630円 (本体 3,300円、税 330円)

購入数:
この商品について問い合わせる
友達にメールですすめる

10AまでのDCブラシモーターの制御が可能
DC5V~30V 電流10A(10秒までの瞬間的ピーク30A)までのDCブラシモーターの制御が行えます。
30Vまで対応したRev2.0です。

PWMによる速度制御
PWM信号を入力することにモーターの速度制御および回転方向制御を行うことができます。20kHzまでのPWMに対応しています。

固定型アンチフェーズ、サインマグニチュードの両方に対応
固定型アンチフェーズ(ロックドアンチフェーズ、locked-antiphase)、サインマグニチュード(sign-magnitude)の両方のPWM方式に対応しております。

固定型アンチフェーズPWMとは
デューティー比50%のPWMでモーター停止、50%未満でモーター正転、50%超でモーターが逆転する制御方式です。

サインマグニチュードPWMとは
PWMの信号と別に回転方向信号を入力することにより、正転・逆転を制御します。

ソリッドステート
リレー等の接点を使用しておりませんので、機械的な磨耗・制御の遅れの心配がありません。

ヒートシンク不要の高効率設計
すぐれた高効率設計がされており、ヒートシンクがなくても10Aの大電流を制御することができます。

ロジック用電源不要
基板内部で使用するロジック制御の電源は、モーター用の電源を降圧して使いますので、別途用意する必要はありません。

マニュアル(英語)
日本語マニュアルは用意しておりません。

仕様
モーター電源電圧 DC5~30V
モーター最大電流(連続) 10A、瞬間ピーク(10秒)30A
ロジック用電源 モーター用より供給
ロジック電圧 5Vまたは3.3V
基板寸法 84.5mm × 62mm
スイッチング素子 NMOS FET
信号入力 2510 3Pナイロンコネクター (商品にハウジング、コンタクト付属)

ノイズ防止のため、モーターの+、-に0.01μFのコンデンサーを接続してください。
安全のため、ブレーカー、ヒューズ等を介して、本品に電源を接続してください。
