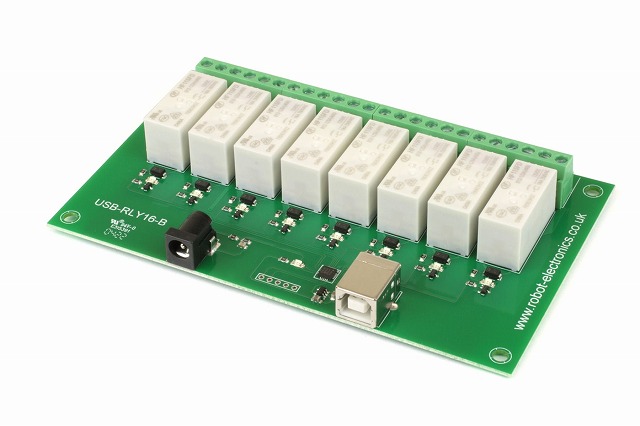

イギリスDevantech社のUSBリレーボード。
パソコンのUSBにつないで8個のリレーの出力制御ができます。リレー駆動用の電源の接続が必要ですが、16A(誘導性、容量性のない純抵抗負荷の場合)の電流の開閉が可能なリレーを使用しています。
WindowsのVisual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010,2017)等で制御できます。
USB-RLY16の後継品です。
16Aまで対応の接点のリレーを使用
16A(誘導性、容量性のない純抵抗負荷の場合)の電流の開閉が可能なリレーを使用しています。
Windows 10に対応
Windows XP、Windows Vista、Windows 7 32bit/64bit、Windows 8.1 32bit/64bit、Windows 10 32bit/64bitで使用することができます。
Mac OSにも対応
Mac OSでも使用可能でサンプルプログラムが用意されています。
X code リレー制御サンプルプログラム
Linuxにも対応
Linuxでも使用可能でサンプルプログラムが用意されています。
Linuxリレー制御サンプルプログラム
Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
Visual C# サンプルプログラム
Visual Basic サンプルプログラム
１台のパソコンに複数の本ボードを接続して使用可能
１台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。
c接点リレー
c接点になっていますので、多様な使い方ができます。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
マニュアル（英語）
日本語マニュアルは用意しておりません。
ダウンロード
Windows用ドライバー FTDIのサイトからダウンロードしてください。
Windows用テストプログラム
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Linux
Mac OS X
仕様
電源 DC12V 500mA以上の電源が必要
電源接続 DCジャック(外径5.5mm、内径2.1mm、センタープラス)
リレー仕様
接点最大電流（抵抗負荷、cosφ=1) 直流24V 16A, 交流250V 16A
交流モーター制御の場合 最大モーター容量 750W
接点材質 銀合金
c接点1点
リレー個数 8個
USB接続 USB B（標準）コネクター
USBケーブルは付属しておりません。
