1ch USB リレー USBバスパワー駆動

Numato Lab社のUSBリレーボード。 パソコンのUSBにつないで1個のリレーの出力制御ができます。 USBバスパワーでリレーを駆動しますので、リレー駆動用の電源を別に用意する必要がありません。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010, 2012, 2013, 2015, 2017,2019, 2022)はもちろん, VBA, Linux, Mac OS, Python、Androidからでも制御できます。

1ch USB リレー USBバスパワー駆動

メーカー:Numato Lab
型番:USBPOWRL002
価格:

5,060円 (本体 4,600円、税 460円)

購入数:
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

パソコンのUSBにつないで1個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Python、Androidからでも制御できます。

■ 商品仕様

製品名1ch USB リレー USBバスパワー駆動
型番USBPOWRL002
メーカーNumato Lab

約10年の実績
Numatoのリレーボードは、当店で販売し始めて10年ほどたちました。多くの企業、大学、学校等の方にご利用いただいております。

USBバスパワー駆動
パソコンのUSB端子から供給される5Vの電源でリレーを駆動するので、リレー駆動のために 別途電源を用意する必要がありません。

Windows 8、Windows 7に対応
Windows XPはもちろん、Windows 7 32bit/64bit、Windows 8(8.1) 32bit/64bitでも使用することができます。

Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート)として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。

LabVIEWでも使用可能
専用viによりLabVIEWで簡単に使用できます。

Linuxでも使用可能
Linuxでも使用でき、Linuxでリレー制御を行うことができます。

Androidでも使用可能
Androidでも使用でき、Androidのスマートフォン、タブレットでリレー制御を行うことができます。現時点では、ユーザーによるプログラムミングが必要です。
Android サンプルコード

Google PlayでアプリをダウンロードできるようにNumatoが準備しております。

1台のパソコンに複数の本ボードを接続して使用可能
1台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。

2c接点リレー
1個のリレーにc接点(コイルONでONになる接点とOFFになる接点の組み合わせ)が2組入っていますので、多様な使い方ができます。

4点のGPIO搭載
4点のTTLレベルのデジタル入出力を備えていますので、リレー以外の制御にも使うことができます。

ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。

端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。


コマンド
本器をパソコンにつなぐと仮想COMポートとして認識されます。デバイスマネージャーでCOMのいくつに割り当てられたかを確認し、そのCOMポートに対してコマンドを送信してください。リレーは、リレー番号0に割り付けられています。
リレー ON
relay on 0

リレー OFF
relay off 0

ダウンロード
Windows用ドライバー

マニュアル(英語)
日本語マニュアルは用意しておりません。
USBPOWERRELAY 使い方説明(日本語)

サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js Java Script
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl
19. Android (Android Studio)

対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8 (8.1) 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X
Android

仕様
Numato SKU: USBPOWRL002

電源 USBバスパワー

リレー仕様
接点最大電流(抵抗負荷、cosφ=1) 直流24V 2A, 交流120V 1A
接点最小電流 直流1V 10mA
 接点材質 銀合金
 c接点2点(リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ)
リレー個数 1個

USB接続 USBミニコネクター  USBケーブルは付属しておりません。

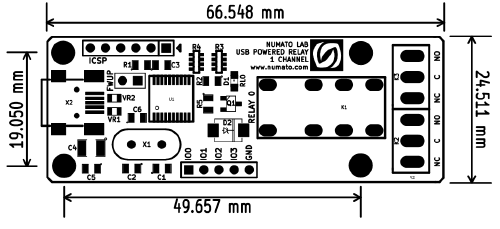

寸法図

穴径 直径4mm


Numato USBリレーバリエーション
有接点(メカニカル)リレー
リレー用電源不要 バスパワータイプ
リレー1個 1ch USB リレー USBバスパワー駆動
リレー1個 大容量接点(10A) NL-USBR-C-001 1ch USB リレー 大容量接点 USBバスパワー駆動
リレー2個 2ch USB リレー USBバスパワー駆動
リレー4個 4ch USB リレー USBバスパワー駆動

要リレー用電源タイプ
リレー2個 URMC2 2ch USB リレー
リレー4個 URMC4 4ch USB リレー
リレー8個 URMC8 8ch USB リレー
リレー16個 URMC16 16ch USB リレー
リレー32個 URMC32 32ch USB リレー
リレー64個 URMC64 64ch USB リレー

ソリッドステートリレー(SSR、無接点リレー)
1個直流用 1ch USB ソリッドステートリレー 直流用
1個交流用 1ch USB ソリッドステートリレー 交流用
2個直流用 2ch USB ソリッドステートリレー 直流用
2個交流用 2ch USB ソリッドステートリレー 交流用
4個直流用 4ch USB ソリッドステートリレー 直流用
4個交流用 4ch USB ソリッドステートリレー 交流用
8個直流用 8ch USB ソリッドステートリレー 直流用
8個交流用 8ch USB ソリッドステートリレー 交流用


大容量接点(10A)のタイプも用意しております。

NL-USBR-C-001 1ch USB リレー 大容量接点 USBバスパワー駆動
