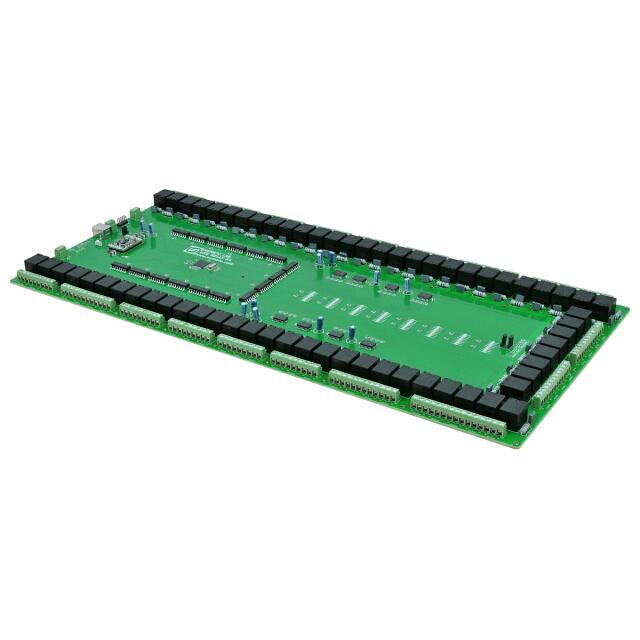

URMC64 64ch USB リレー

Numato Lab社のUSBリレーボード。 パソコンのUSBにつないで64個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。

この商品は、受注後、取り寄せるため、納期が10日ほどかかります。

URMC64 64ch USB リレー

メーカー:Numato Lab
型番:RL640001
価格:

59,400円 (本体 54,000円、税 5,400円)

購入数:
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

パソコンのUSBにつないで64個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。

■ 商品仕様

製品名URMC64 64ch USB リレー
型番RL640001
メーカーNumato Lab

2021年11月14日 材料価格高騰等によりNumatoからの仕入れ価格が大幅に値上げされました。それに伴い、心苦しいところではありますが、当店の販売価格も値上げさせていただきました。

約10年の実績
Numatoのリレーボードは、当店で販売し始めて10年ほどたちました。多くの企業、大学、学校等の方にご利用いただいております。

Windows 10に対応
Windows 7はもちろん、Windows XP、Windows 8.1、Windows10の各32bit/64bitでも使用することができます。

Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート)として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。

LabVIEWでも使用可能
専用viによりLabVIEWで簡単に使用できます。

1台のパソコンに複数の本ボードを接続して使用可能
1台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。

c接点リレー
c接点なので多様な使い方ができます。

ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F65J50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。

端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。



ダウンロード
User Manual (PDF)
Windows用ドライバー

サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js Java Script
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl

対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8.1 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X

仕様
基板寸法 518mm×240mm
電源 リレー駆動用にDC12Vの電源が必要
 端子台で接続
 3A以上の電源をご用意ください
DCジャックアタプターを使用すると接続が便利です。

別途電源の接続が不要なUSBバスパワーで作動するリレーボードSuper4もあります。

ボード許容最大電流 2A

リレー仕様
接点最大電流 直流24V 10A, 交流125V 10A
 ただし基板パターンの制限によりボードの最大電流は 2Aです。
 c接点1点(リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ)
リレー個数 64個

USB接続 USBミニコネクター
 USBケーブルは付属しておりません。

シリアルコマンド
シリアルポートに対して、下記のコマンドを送信することに使用することができます。末尾にCR(0x0D),LF(0x0A)を付加してください。
ver
 バージョンを取得します。

relay on 番号
 指定の番号 のリレーをONにします。番号は、2桁の数字、00 ~ 63 を指定します。
relay off 番号
 指定の番号 のリレーをOFFにします。

relay read 番号
 指定の番号 のリレーの状態を返します。リレーONで on、リレーOFFで offがそれぞれ返ります。

reset
 すべてのリレーをOFFにします。

gpio set 番号
 指定の番号 のGPIO出力をONにします。番号は、IO0からIO7に対して、それぞれ0~7を指定します。

gpio clear 番号
 指定の番号 の出力をOFFにします。番号の指定は、setと同様です。

gpio read 番号
 指定の番号より入力状態を読み出します。番号の指定は、setと同様です。Hで1、Lで0がそれぞれ返ってきます。
