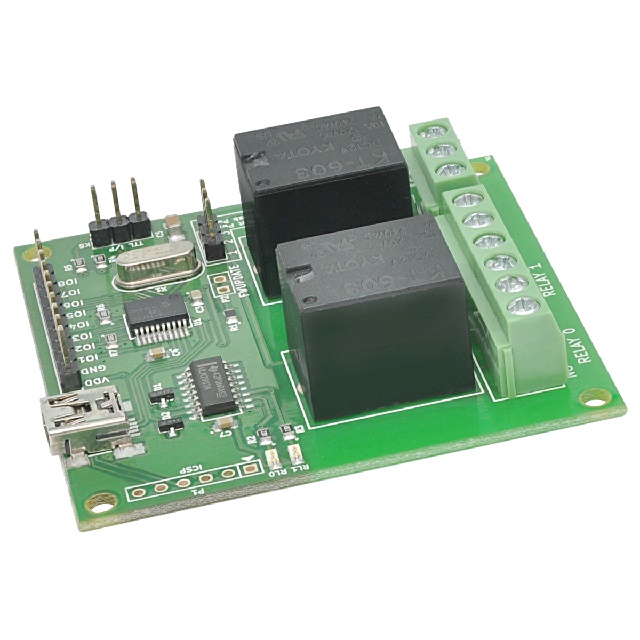

Numato Lab社のUSBリレーボード。
パソコンのUSBにつないで2個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。
■ 商品説明
パソコンのUSBにつないで2個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。
■ 商品仕様
| 製品名 | URMC2 2ch USB リレー |
|---|---|
| 型番 | RL20001 |
| メーカー | Numato Lab |
2021年11月14日 材料価格高騰等によりNumatoからの仕入れ価格が大幅に値上げされました。それに伴い、心苦しいところではありますが、当店の販売価格も値上げさせていただきました。
約10年の実績
Numatoのリレーボードは、当店で販売し始めて10年ほどたちました。多くの企業、大学、学校等の方にご利用いただいております。
Windows 10に対応
Windows 10 32bit/64bit、Windows 8.1 32bit/64bit、Windows 7 32bit/64bit、Windows XPで使用することができます。
Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
専用viによりLabVIEWで簡単に使用できます。
Linuxでも使用可能
Linuxでも使用できます。
１台のパソコンに複数の本ボードを接続して使用可能
１台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。
10Aの高容量リレー
直流、交流共に接点最大電流は、10Aです。
c接点なので多様な使い方ができます。
8点のGPIO搭載
８点のTTLレベルのデジタル入出力を備えていますので、リレー以外の制御にも使うことができます。
5点のアナログ入力も可能
５点までのアナログ入力も可能です。ただし、GPIO端子と共用です。最大入力電圧 直流5V。
ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
ダウンロード
User
Manual
日本語のマニュアルは用意しておりません。
Windows用ドライバー
サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js JavaScript
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8/8.1 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X
仕様
電源 リレー駆動用にDC12Vの電源が必要
端子台で接続
当店のACアダプター、およびDCジャックアタプターを使用すると便利です。
別途電源の接続が不要なUSBバスパワーで作動するリレーボードSuper4もあります。
ボード許容最大電流 2A
リレー仕様
接点最大電流 直流24V 10A, 交流125V 10A
ただし基板パターンの制限によりボードの最大電流は
２Ａです。
c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数 2個
USB接続 USBミニコネクター
USBケーブルは付属しておりません。
