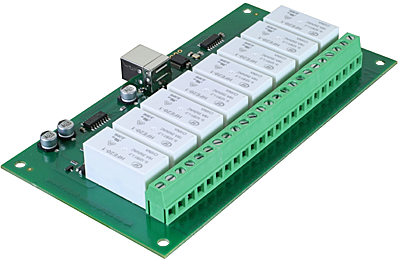

イギリスDevantech社のUSBリレーボード。
パソコンのUSBにつないで8個のリレーの出力制御ができます。ラッチングリレーを使用していますので、電源を切っても接点は同じ状態を保持します。また、USBバスパワーでリレーを駆動しますので、リレー駆動用の電源を別に用意する必要がありません。
接点容量16A(抵抗負荷の場合)のラッチングリレーを搭載しています。
WindowsのVisual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)等で制御できます。
ラッチングリレーを使用
ラッチングリレーを使用しているためコイルの駆動電源を切っても接点がONの状態を保持します。
USBバスパワー駆動
パソコンのUSB端子から供給される5Vの電源でリレーを駆動するので、リレー駆動のために
別途電源を用意する必要がありません。
Windows 7に対応
Windows XPはもちろん、Windows 7 32bit/64bitでも使用することができます。
Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート)として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
Visual C# 2008 サンプルプログラム
1台のパソコンに複数の本ボードを接続して使用可能
1台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。
c接点リレー
c接点になっていますので、多様な使い方ができます。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
マニュアル(英語)
日本語マニュアルは用意しておりません。
ダウンロード
Windows用ドライバー
Windows用テストプログラム
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X
仕様
電源 USBバスパワー
リレー仕様
接点最大電流(抵抗負荷、cosφ=1) 直流24V 16A, 交流250V 16A
接点材質 銀合金
c接点1点
リレー個数 8個
USB接続 USB B(標準)コネクター
USBケーブルは付属しておりません。
