2ch USB リレー USBバスパワー駆動

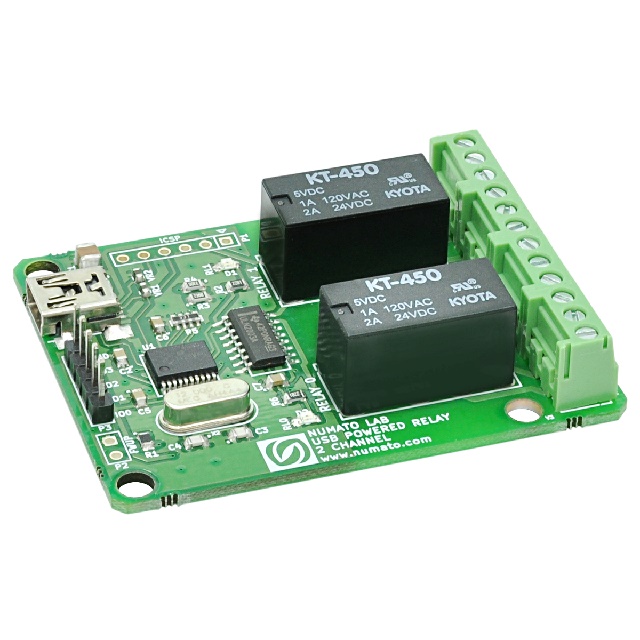

Numato Lab社のUSBリレーボード。 パソコンのUSBにつないで2個のリレーの出力制御ができます。 USBバスパワーでリレーを駆動しますので、リレー駆動用の電源を別に用意する必要がありません。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。

2ch USB リレー USBバスパワー駆動

価格:

3,497円 (本体 3,238円、税 259円)

購入数:
この商品について問い合わせる
友達にメールですすめる
携帯ページ

USBバスパワー駆動
パソコンのUSB端子から供給される5Vの電源でリレーを駆動するので、リレー駆動のために 別途電源を用意する必要がありません。

Windows 8、Windows 7に対応
Windows XPはもちろん、Windows 7 32bit/64bit、Windows 8(8.1) 32bit/64bitでも使用することができます。

Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート)として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。

LabVIEWでも使用可能
専用viによりLabVIEWで簡単に使用できます。

Linuxでも使用可能
Linuxでも使用できます。

1台のパソコンに複数の本ボードを接続して使用可能
1台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。

2c接点リレー
1個のリレーにc接点(コイルONでONになる接点とOFFになる接点の組み合わせ)が2組入っていますので、多様な使い方ができます。

4点のGPIO搭載
4点のTTLレベルのデジタル入出力を備えていますので、リレー以外の制御にも使うことができます。

ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。

端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。


ダウンロード
Windows用ドライバー

マニュアル(英語)
日本語マニュアルは用意しておりません。

サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js JavaScript
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl

対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8(8.1) 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X

仕様
電源 USBバスパワー

リレー仕様
接点最大電流(抵抗負荷、cosφ=1) 直流24V 2A, 交流120V 1A
接点最小電流 直流1V 10mA
 接点材質 銀合金
 c接点2点(リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ)
リレー個数 2個

USB接続 USBミニコネクター  USBケーブルは付属しておりません。
