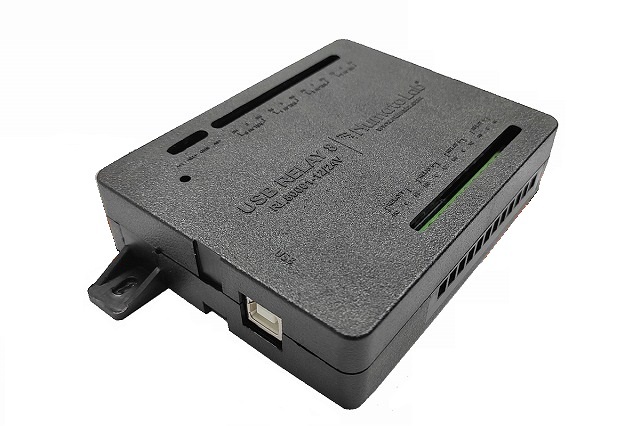

URMC8 8ch USB リレー ケース入り
  • 価格:11,220円(本体 10,200円、税 1,020円)

商品説明

▼ 商品説明の続きを見る ▼

2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。

Windows 8、Windows 7に対応
Windows 10 32bit/64bit、Windows 8.1 32bit/64bit、Windows 7 32bit/64bit、Windows XPで使用することができます。

Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート)として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。

LabVIEWでも使用可能
専用viによりLabVIEWで簡単に使用できます。

1台のパソコンに複数の本ボードを接続して使用可能
1台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。

10Aの高容量リレー
直流、交流共に接点最大電流は、10Aです。
c接点なので多様な使い方ができます。

ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。

端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。

リレーの時間制御
RelayTimeControlの画面
当店作成のURMC8をWindowsで制御するためのプログラムです。
8個のリレーを時間経過でON・OFFすることができます。
本プログラムは、フリーソフトです。WindowsXPで動作させるためにMicrosoft .NET framework3.5が必要です(Windows Vista、Windows 7では、標準でインストールされています)。
Relay Time Controlダウンロード

寸法図
上面図


側面図



ダウンロード
User Manual (PDF)
Windows用ドライバー

説明
Windows 7 ドライバーインストール方法

サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js Java Script
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl

対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8(8.1) 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X

仕様
電源 リレー駆動用にDC12Vの電源が必要
 端子台で接続
 当店のACアダプター、およびDCジャックアタプターを使用すると便利です。

別途電源の接続が不要なUSBバスパワーで作動するリレーボードSuper4もあります。

ボード許容最大電流 2A

リレー仕様
接点最大電流 直流24V 10A, 交流125V 10A
 ただし基板パターンの制限によりボードの最大電流は 2Aです。
 c接点1点(リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ)
リレー個数 8個

USB接続 USB標準コネクター  USBケーブルは付属しておりません。

基板についている6ピンのピンヘッダーは、GPIOとして使用できません。


ケースなしの基板タイプもあります。


Numato USBリレーバリエーション
有接点(メカニカル)リレー
リレー用電源不要 バスパワータイプ
リレー1個 1ch USB リレー USBバスパワー駆動
リレー2個 2ch USB リレー USBバスパワー駆動
リレー4個 4ch USB リレー USBバスパワー駆動

要リレー用電源タイプ 有接点リレー
リレー2個 URMC2 2ch USB リレー
リレー4個 URMC4 4ch USB リレー
リレー8個 URMC8 8ch USB リレー
リレー16個 URMC16 16ch USB リレー
リレー32個 URMC32 32ch USB リレー
リレー64個 URMC64 64ch USB リレー

ソリッドステートリレー(SSR、無接点リレー)
1個直流用 1ch USB ソリッドステートリレー 直流用
1個交流用 1ch USB ソリッドステートリレー 交流用
2個直流用 2ch USB ソリッドステートリレー 直流用
2個交流用 2ch USB ソリッドステートリレー 交流用
4個直流用 4ch USB ソリッドステートリレー 直流用
4個交流用 4ch USB ソリッドステートリレー 交流用
8個直流用 8ch USB ソリッドステートリレー 直流用
8個交流用 8ch USB ソリッドステートリレー 交流用
