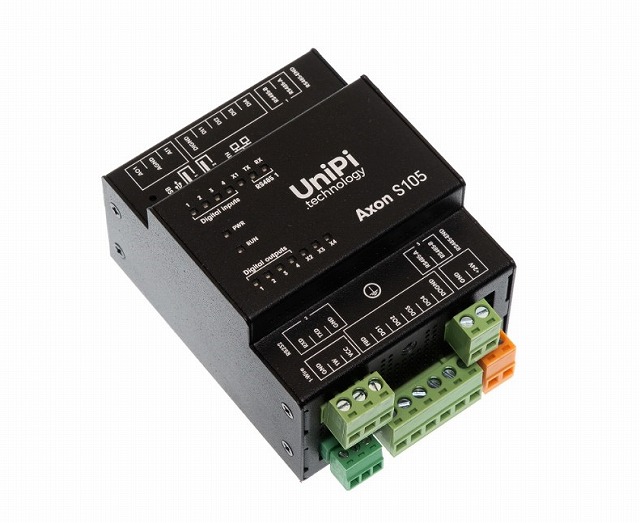

UniPi Axon S105 PLC デジタル絶縁入力4点 オープンコレクタ出力4点

Raspberry PiをPLC化したUniPi Neuronが進化

自動制御に手軽に使用可能


工業用CPUボードに4点の絶縁デジタル入力、4点のオープンコレクター出力、アナログ入力、アナログ出力、1-Wire、RS232C、2点のRS485、2個のLANポートを搭載し、PLCとして使用可能にしました。
当商品は、Raspberry Piを使用しておりません。Raspberry Pi と異なるCPUが使われていますので、Raspberry Pi完全互換ではありません。

この商品は、受注後、取り寄せますので、納期が2週間ほどかかります。

UniPi Axon S105 PLC デジタル絶縁入力4点 オープンコレクタ出力4点

価格:

43,200円 (本体 40,000円、税 3,200円)

購入数:
この商品について問い合わせる
友達にメールですすめる

工業用CPUボード
工業用としても使えるオリジナルCPUボードを使用しています(Raspberry Piではありません)。

クアッドコア クロック周波数1.2GHz CPU
Raspberry Pi 3よりも高速処理可能なCPU(クアッドコア、クロック周波数1.2GHz)を搭載しています。

アルミケース入り
アルミケースに入っていて、PLCのような形にまとまっています。

絶縁デジタル入力
フォトカプラーで絶縁されたデジタル入力が4点付いています。
DC5Vから40Vまでの広い電圧に対応しています。
電圧入力です。3.5V以下でOFFと認識されます。

オープンコレクター出力
DC50Vまで対応したオープンコレクター出力(非絶縁)が4点付いています。
750mAまので負荷をON/OFFできます。

DC 0~+10V・0~20mA アナログ入力1点
DC0~+10V、または、DC0~20mA (4~20mAも入力可)が入力可能なアナログ入力が1点、付いています。

DC0~+10V・DC0~20mA アナログ出力1点
DC0~+10V、または、DC0~20mA に対応したアナログ出力が1点使用できます。

絶縁RS485 2チャネル
絶縁されたシリアル通信RS485が2チャネル付いていますので、多彩に使うことができます。
ひとつは、3Mbps、もう一方は、115kbpsまで対応しています。

RS232C 1チャネル
シリアル通信として最もポピュラーは、RS232Cも付いています。115kbpsまで対応しています。RS232Cは、絶縁されていません。

1-Wireセンサー入力
絶縁された1-Wireマスター機能があり、1-Wireインターフェイスの温度センサー・湿度センサーを接続することができます。温度湿度監視・制御等に便利です。

LANポート 2個
1Gbpsのポート、100kbpsのポートが各1個、合計2個のLANポートが付いています。

RTC(リアルタイムクロックモジュール)
電源遮断時でも時刻を保持するRTCを搭載しております。

PLCソフト Mervisプリインストール
IEC 61131-3に準拠したFBD (Function Block Diagram )、ST (Structured text) で制御プログラムをプログラミングできます(ラダーには対応しておりません)。

他の制御用ソフトウェアにも対応
REX
http://www.rexcontrols.com/
Raspberry Piを工業用PLCとして使用し、自動制御が行えます。グラフィカルプログラミングで制御プログラムを作成することができます。

DINレールに取り付け可能
DINレールホルダーが付いていますので簡単に制御盤に取り付けることができます。

電源
DC24V (DC20.4~30V) 端子台で接続
消費電力最大 12W

外形寸法 幅72mm 高さ90mm 奥行き59mm
重量 172 g

資料
データシート(英語)
日本語マニュアルは用意しておりません。

外形寸法
