TOP16 USB I/Oボード 入力8点 出力8点 アナログ入力・カウンター機能付

オープンコレクター出力USB I/Oボード
Raspberry Piにも対応

オーストラリアTCTECのUSB I/O 入出力ボード。 パソコンのUSBにつないでデジタルの入出力ができます。また、アナログ入力、カウンターにも対応しています。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, LabVIEW, Linuxからでも制御できます。

この商品は、当店在庫分で終了します。新規採用の場合は、下記の後継品のご利用をおすすめします。
TOP16-IIAT USB I/Oボード 入力8点 出力8点 アナログ入力可 Arduino互換
機能は、ほぼ同じですが、プログラムに互換性はありません。

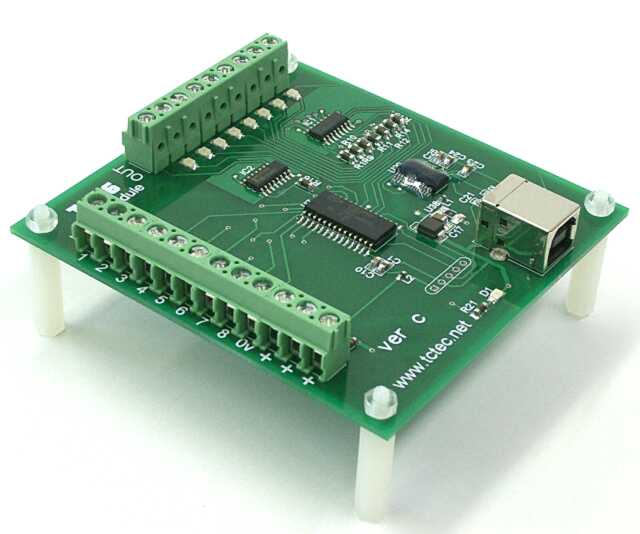

TOP16 USB I/Oボード 入力8点 出力8点 アナログ入力・カウンター機能付

メーカー:TCTEC
型番:Top16
価格:

7,124円 (本体 6,476円、税 648円)

購入数:
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

パソコンのUSBにつないでデジタルの入出力ができます。また、アナログ入力、カウンター機能にも対応しています。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, LabVIEW, Linuxからでも制御できます。

■ 商品仕様

製品名TOP16 USB I/Oボード 入力8点 出力8点 アナログ入力・カウンター機能付
型番Top16
メーカーTCTEC
外寸法 幅86mm × 奥行92mm × 高さ14mm

オープンコレクタ―出力
直流30V、350mA(全点ON時250mA)まで駆動できるオープンコレクタ―出力ですので、TTLレベル出力と違い、24V仕様のリレー、電磁弁等を直接駆動することができます。ただし、24Vなどの電源を用意する必要があります。

Visual Studioで簡単に制御
専用DLLが用意されていますので、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
top16DLL version1.6
Visual Basic 2005 サンプルプログラム
Visual C++ LIBファイル(静的リンク用)、サンプルプログラム
Visual C++ 2010 サンプルプログラム(動的リンク版)
Visual C++ 2010より前のサンプルプログラム(PDFファイル。テキストをコピーして使用してください

64ビット版DLL(64ビットアプリケーションではこちらをご使用ください)
64ビット版のサンプルコード(C#)

LabVIEWでも使用可能
専用viが用意されているのでLabVIEWでも簡単に使用することができます
Labview vi (6i 以降用)

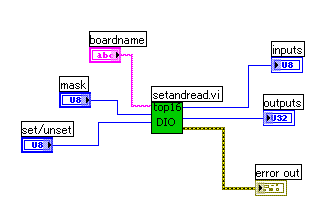

ブロックダイヤグラム例
LabVIEWブロックダイヤグラム TOP16使用例

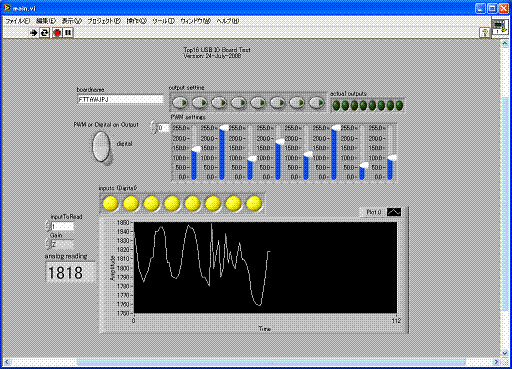

フロントパネル例
LabVIEW フロントパネル例 TOP16


アナログ入力(A/D)も可能
8点の各入力は、アナログ入力(A/D)として使うこともできます。  入力電圧 直流 0~5V
 測定誤差±1%
 ただし、0.2V以下、および、4.8V以上では、誤差がもっと大きいです。
 分解能 12bit
 最大サンプリング周波数 20Hz

PWM出力も可能
8点の各出力は、PWM(キャリア周波数7.8kHz固定 分解能8bit 0~255)出力も行うことができます。LEDの調光制御に最適です。

USBデバイスサーバーに対応
USBデバイスサーバーを使用することにより、LAN(Ethernet)経由での入出力も可能です。
  動作確認済みUSBデバイスサーバー
    アイ・オー・データ ETG-DS/US
   使用例

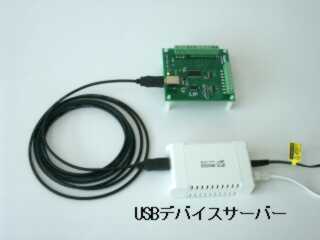

   TOP16をLAN上で使う使用例(USBデバイスサーバーを使用)

ワイヤレス(無線LAN)で操作
さらにUSBデバイスサーバーと無線LANコンバーターを組み合わせることにより、ワイヤレスでの入出力を行うことができます。
  動作確認済みUSBデバイスサーバーと無線LANコンバーターの組み合わせ
    USBデバイスサーバー アイ・オー・データ ETG-DS/US
    無線LANコンバーター プラネックス MZK-MF300N (Converterモードで使用)
    AP(アクセスポイント)モードにして無線LAN内蔵ノートPC等から使用することも可能です。
   使用例
   無線LANでのTOP16の使用例 EYG-DS/US, MZK-MF300Nを使用


応用例

C# .NET Example

温度測定

RGB LED 制御


ダウンロード

User Manual (pdf)

ユーザーマニュアル日本語版 (pdf)

top16DLL  version 1.6 API (DLL) for windows applications.

Labview vi (6i and above)

Top16 Manager version 2.3   Microsoft Windows用インストーラー
WindowsXPでは、.NET ランタイムが必要です 。マイクロソフトのサイトからダウンロードしてインストールしてください。

仕様
消費電流(+端子からの出力分を除く) 100mA
電源 USBバスパワー
寸法 86 mm x 92mm x 14mm
デジタル入出力最大更新周波数 60Hz
最大入力電圧 30V
出力 オープンコレクター出力(非絶縁) 8点
 最大 30V 350mA(全出力ON時250mA)
 8点ともPWM出力可 キャリア周波数7.8kHz 分解能8bit(0~255)
デジタル入力 電圧入力(非絶縁) 8点
 Low 1V以下 High 4V以上
アナログ入力 8点(デジタル入力と共用)
 直流 0~5V
 測定誤差 ±1%
 ただし、0.2V以下、および、4.8V以上では、誤差がもっと大きいです。
 分解能 12bit
 ゲイン(増幅倍率) 1,2,4,8,16,32,64
 オフセット10mV
 最大サンプリング周波数 20Hz

USBケーブルは付属しておりません。
商品にCD, 説明書は添付されていません。使い方は、下記を参照してください。
https://www.elefine.jp/top16/
