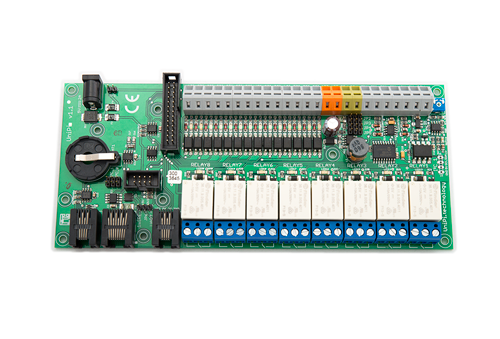

UniPi Raspberry Pi用I/O拡張ボード 絶縁デジタル入力12点 リレー8点 アナログ入力2点 アナログ出力1点 1-Wire I2C UARTインターフェイス

Raspberry PiのGPIOに接続し、デジタル入力、リレー出力、アナログ入力、アナログ出力、1-Wireマスター、リアルタイムクロック等の機能を拡張することができるボードです。
REX、Fhem、Wyliodrin、HomeSeerなどのソフトウェアに対応しており、Raspberry PiをPLCとしての自動機制御、ホームオートメーション等の使用に便利です。

UniPi Raspberry Pi用I/O拡張ボード 絶縁デジタル入力12点 リレー8点 アナログ入力2点 アナログ出力1点 1-Wire I2C UARTインターフェイス

価格:

18,150円 (本体 16,500円、税 1,650円)

購入数:
この商品について問い合わせる
友達にメールですすめる

Raspberry Pi B+、2、3 に対応
Raspberry Pi B+、Raspberry Pi 2、Raspberry Pi 3 に接続して使用することができます。

I2C通信
各入出力は、主にI2Cインターフェイスのデバイスを用いて行っております。

リレー8個搭載
AC250V 5A、DC24V 5Aの開閉が可能なリレーを8個搭載しています。c接点(コイルがONのときに通電するa接点とコイルがOFFのときに通電するb接点の組み合わせ)なので多彩な使い方ができます。
リレー状態を確認するためのLEDも付いています。
使用デバイス I2Cインターフェイス MCP23008 (アドレス0x20)

高品質リレー使用
ヨーロッパの老舗リレーメーカーFinderのリレーを使用しています。
使用リレー Finder 36.11.9.005.4001
(出荷時期によりオムロン製の場合もあります)

DC5~24V対応 絶縁デジタル入力
フォトカプラーで絶縁されたデジタル入力が12点付いています。フォトカプラーを介し、Raspberry PiのGPIOに接続されており、最小パルス幅5msの入力を検出できます。 入力状態を確認するためのLEDもついています。
FA自動機の制御によく使われるDC24Vにも対応しています。

アナログ入力2点
DC0~+10Vのアナログ入力が2点、付いています。
調整および数値変換のための単精度浮動小数点の係数をボード上のEEPROMに保存することができますので、調整後、電源を切っても保持することができます。
使用デバイス I2Cインターフェイス MCP3422(アドレス 0x68)

アナログ出力1点
Raspberry PiのGPIO 18 PWM出力を利用したアナログ出力が1点使用できます。このアナログ出力は、他の出力と絶縁されており、最大出力電流は、20mAです。
デューティー比0%で0V、100%で+10Vが出力されます。
また、出力電圧を調整するためのトリマー(半固定抵抗)も付いています。
モーターの速度制御、インバーターの周波数指令、バルブの開度制御等に有用です。

1-Wireセンサー入力
1-Wireマスター機能があり、1-Wireインターフェイスの温度センサー・湿度センサーを接続することができます。温度湿度監視・制御等に便利です。
RJ11コネクター(電話機に使われているのと同型のコネクター)を使用しているのでワンタッチで接続できます。
使用デバイス I2Cインターフェイス DS2482-100(アドレス 0x18)

1-Wire RJ11コネクターピン配置

ピン機能
1-
2-
3-
4-
55V
6-
7DATA
8GND

RTC(リアルタイムクロックモジュール)
Raspberry Piの電源遮断時でも時刻を保持するRTCを搭載しております。
電源遮断時の保持するための電池は付属しておりません。別途、コイン型電池CR2032をご用意ください。

Pythonライブラリーを用意
UniPiを使いやすいようにPythonのライブラリーが用意されています。よって、Pythonでのプログラミングをおすすめします。
GitHubよりダウンロード

多彩なソフトウェアに対応
REX
http://www.rexcontrols.com/
Raspberry Piを工業用PLCとして使用し、自動制御が行えます。グラフィカルプログラミングで制御プログラムを作成することができます。

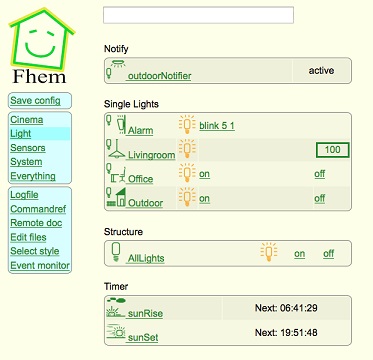

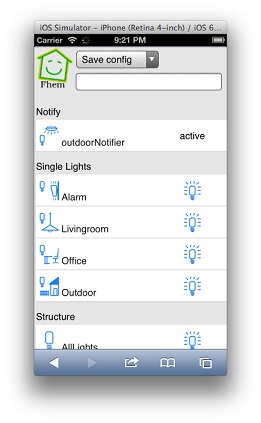

Fhem
http://fhem.de/fhem.html
Perlで作成されたホームオートメーションサーバー。パソコンのウェブブラウザ、スマートフォン等から家の照明制御、温度監視等を行うことができます。



Wyliodrin
http://www.wyliodrin.com/
ウェブブラウザーからプログラミングを行うことができます。

HomeSeer
http://www.homeseer.com/
ホームオートメーションソフト。

Node-RED・Bluemix
http://nodered.org/
さまざまな電気製品をインターネットに接続するというIoT (Internet of Things)。 Uni Pi、Raspberry Piをインターネットに接続し、Bluemixという、クラウドプラットフォームに対し、アナログ値等のデータの送受信が行えます。
Bluemixとは、 クラウドサーバー上で作動するソフトウェア。PCのブラウザソフト、iPhone、Andoroid等のスマートフォンからアクセスすることができます。
Node-REDとは、Bluemix上で作動するソフトウェアで、ノードを線でつなぐというプログラミング方法でアプリケーションを作成することができます。

DINレールに取り付け可能
別売りのDINレールホルダーを使うと、簡単にDINレールに取り付けることができます。制御盤への取り付けに便利です。
DINレールホルダー

電源
DC5V 外径5.5mm、内径2.1mmのDCプラグで接続
必要な電源容量
Raspberry Piへ供給するとき(ジャンパーピンJP1を接続) 2A
Raspberry Piと別電源のとき(ジャンパーピンJP1を非接続)
 UniPi用 1.5A
 Raspberry Pi用 1A
アナログ出力用電源も別途必要(最大電圧DC35V)

当店販売の5V 3AのACアダプターが使用できます。

外形寸法 幅198mm 高さ86mm 奥行き16mm
(Raspberry Pi、ケーブル、スペーサーを除く)
重量 0.21kg

資料
マニュアル(英語)
日本語マニュアルは用意しておりません。
使用方法 Wiki(英語)
