無線LAN(WiFi) からのリレー操作
16Aの高容量開閉が可能
ESP-WROOM-32使用のためカスタマイズ可能

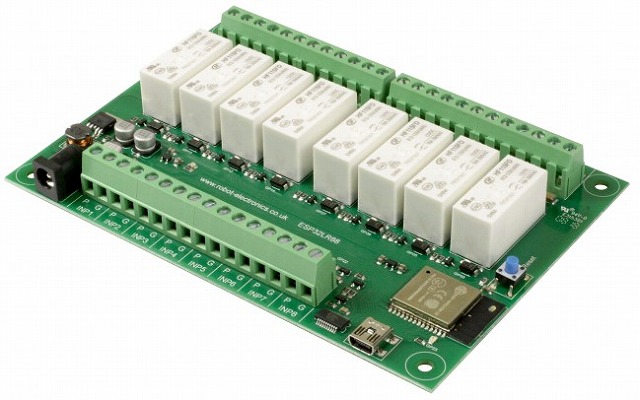

イギリスDevantech社のリレーボード。Wi-Fi（無線LAN)経由でパソコン、スマートフォン等から8個のリレーのON・OFF制御を行うことができます。デジタル入力(3.3V)8点も備えております。また、ESP-WROOM-32を使用しているため、Arduino IDEを使って、独自のWebページの作成等、カスタマイズすることもできます。もちろん、初期状態でもファームウェアが書き込まれていますので、独自プログラムを書き込まなくても使用できます。
スマートフォン(Android, iPhone）用アプリも用意されています。
Wi-Fi経由でリレーの制御
Wi-Fiに接続すると、離れた場所のパソコン、スマートフォン等からリレーのON・OFF制御を行うことができます。ルーターを設定することにインターネット経由で遠隔地からもON・OFF操作を行うことができます。
ユーザー独自のWeb操作画面を作成可能
ESP-WROOM-32を使用しているため、Arduino IDEを使って、独自の操作用Webページを作成することができます。プログラミングの際、USBでパソコンと接続することができます。
8個のリレー搭載
c接点のリレー8個を搭載していますので多彩な使い方ができます。
16Aの高容量接点
リレーの接点容量は、16A(DC24V、AC250V)と高容量ですので、多様に使うことができます。ただし、リレー、電磁弁、モーター等、コイルを使用した誘導性負荷の場合は許容電流が小さくなります。
接点許容電流
抵抗負荷・非誘導性負荷 16A AC250V、16A DC24V
誘導性負荷 3A AC1250、1.5A AC240V、0.22A DC120V、0.1A DC250V
スナバ回路内蔵
リレーのa接点(NO)には、ON/OFF時の火花を防止するスナバ回路（サージキラー）が内蔵されています。よって、別途、サージキラー、スパークキラーを接続しなくても、電磁弁、リレー、電磁接触器、コイル等の入切に使うことができます。
交流(AC)の場合、OFF時でもスナバ回路のコンデンサーを介して、電流が流れるため、交流では使えません。
デジタル入力
DC3.3Vのデジタル入力 8点が付いています。
技適マーク付きモジュール使用
技適マーク付きのWiFiモジュールを使用しているため、日本国内でも使用することができます。
Webページから操作
Webブラウザーで本器にアクセスすると、Webページが表示されますので、それでリレーをON・OFFの操作を行うことができます。
スマートフォンからも操作可能
リレーのON・OFF等の操作は、WEBブラウザーで行うことができるため、Android、iPhoneなどのスマートフォンからも行うことができます。
Android, iPhoneアプリを用意
スマートフォン(Android, iPhone)の専用アプリが用意されていますので、Webブラウザーよりももっと操作を簡単に行うこともできます。ユーザーが操作画面を作成することができますので、ユーザー独自の使いやすい画面にすることができます。
Android用アプリ
iPhone用アプリ
画面例 （この例はdS1242を使った場合です。本器はアナログ入力に対応しておりません）
HTMLコマンドに対応
http://192.168.0.3/?Rly3=1
といった、HTMLコマンドでリレーのON・OFFができますので、Visual C#、Visual Basicなどのプログラムからも比較的簡単に制御することができます。
USB接続のシリアルポートによる操作可能
USB接続のシリアルポートからもリレーの制御ができます。
また、各設定もシリアルポートを使って行います。TeraTerm等のターミナルソフトを使って、各設定を行うことができます。
仕様
電源 DC12V
ACアダプター等は、付属されていません。別売りのACアダプター AD1215をご購入していただくか、外径φ5.5mm、内径φ2.1mm、センター＋のプラグで1A以上のACアダプター等を別途用意してください。
リレー接点容量 16A DC24V、16A AC250V （いずれも抵抗負荷、非誘導性負荷の場合）
リレー 1c接点 （リレーコイルOFF時導通するノーマルクローズとON時に導通するノーマルオープンの接点の組み合わせ）
リレー個数 8個
デジタル入力 電圧 DC3.3V
マニュアル(英語) ダウンロード
日本語訳マニュアル
Google翻訳による機械翻訳ですので、不適切な表現もあるかもしれません。
スマートフォン用アプリ IO network 2 マニュアル
