TCW181B-CM 8ch Ethernet リレー デジタル入力1点付き

インターネット、LANに接続し遠隔地からリレー操作
ウェブブラウザーで簡単操作


ブルガリアTERACOMのリレーボード。Ethernetに接続し、パソコン等から8個のリレーのON・OFF制御ができます。WEBサーバー機能を内蔵していますので、プログラム作成をせずにLAN、インターネットに接続されたパソコン等から操作することができます。
Visual Basic、C++、C#などのプログラミング言語から制御はSNMPを使うことにより行えます。
また、1点のデジタル入力も内蔵されています。
SNMPエージェントとしても動作するので、SNMPマネージャーソフトからの使用も便利です。

TCW181B-CM 8ch Ethernet リレー デジタル入力1点付き

メーカー:TERACOM
型番:TCW181BCM
価格:

18,700円 (本体 17,000円、税 1,700円)

購入数:
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

Ethernetに接続し、LAN・インターネットからWEBで簡単にリレー制御ができます。SNMPを使えばプログラムからの制御も可能。SNMPエージェントとしても動作するので、SNMPマネージャーソフトからの使用も便利。

■ 商品仕様

製品名TCW181B-CM 8ch Ethernet リレー デジタル入力1点付き
型番TCW181BCM
メーカーTERACOM
外寸法 幅115mm × 奥行90mm × 高さ40mm
製品重量205g

2023年4月4日 電子部品不足等の影響により、再び仕入れ値が上がったため、心苦しい限りですが、値上げいたしました。

c接点リレー8個搭載

c接点1回路のリレーが8個搭載されていますので、多彩な使い方が可能です。

LANに接続してパソコンから制御


WEBサーバー機能が内蔵されていますので、プログラムを作成せずにInternet ExplorerなどのブラウザーからリレーのON・OFF操作を行うことができます。ON・OFF操作だけでなく、ON・OFF状態もブラウザーで確認できます。もちろん、パスワード保護されていますので、パスワードを知らない人による操作を防止でき安心です。
ブラウザーソフトであれば、Windowsだけでなく、Linux、Macからでも操作できます。

リレーのパルス出力も可能

リレーの制御は、WEBからのON・OFFの各操作だけでなく、ONになった後、設定した秒数経過後、自動的にOFFにするパルス出力することも可能です。

ブラウザーから簡単設定

本商品の各設定は、リレーの操作と同様、パソコンのブラウザーで行えます。面倒なコマンドによるパラメーター設定が不要です。

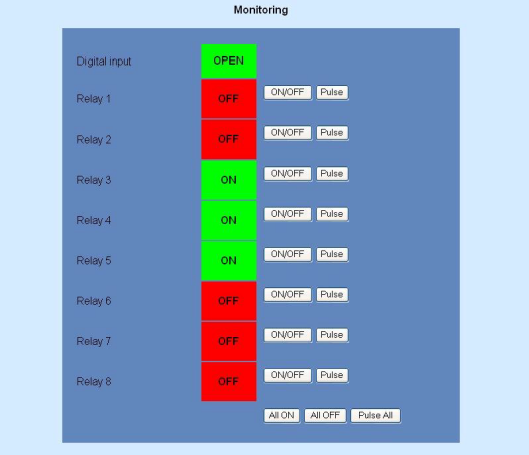

WEBブラウザの画面

SNMPエージェント

SNMPエージェントとしても作動しますので、SNMPマネージャーからリレーの操作等を行うことができます。MIBファイルが用意されていますので、わずらわしいOIDの数字を意識する必要がありません。

TCW181-CM MIBファイル

Zabbixに対応

ネットワーク・サーバー監視ソフトウェア、Zabbixにも対応しています。

インターネットに接続して外出先から操作

固定グローバルIPアドレスを使用し、ルーター設定でポート番号80へのアクセスを当商品のIPアドレスにすれば、外部からN・OFF操作ができます。

専用アプリAndroidスマートフォンで簡単モニタリング

Androidスマートフォンからモニタリングしたい場合、Webブラウザーからもできますが、 専用のフリーアプリもありますので、それを使うと簡単にできます。
下記画像は、TCW122B-CM操作画面ですが、アプリはTCW181B-CMでも使用できます。
Androidアプリ

デジタル入力1点内臓

ドライ接点入力、または、直流5V電圧入力の切り替えが可能な、デジタル入力が1点内蔵されていますので、信号状況等を遠隔地から監視することができます。
デジタル入力がONになったときにSNMPトラップ送信、SMTPによるEメール送信を行うこともできます。ただし、本商品はEメールの受信ができないので、多くのプロバイダーが採用している送信の前に受信が必要なメールサーバー(POP before SMTP)ではメール送信機能は使えません。SMTP AUTH (SMTP認証)には対応しています。POP before SMTPのみでSMTP AUTHに対応してないプロバイダー等をご利用の場合は、POP before SMTPが不要でSMTP AUTHに対応しているYahoo!メール等を使うとよいでしょう。本商品は、SSLには対応してないため、Gmailでは送信できません。

ヨーロッパ端子台で簡単接続

リレーへの接続は、ヨーロッパ式端子台で行いますので、コネクターのはんだ付け、圧接が不要です。

SNMPでプログラムによる操作も可能

Visual Basic、Visual C++、Visual C#などのプログラムでリレー操作を行いたい場合は、SNMPを使用することにより行えます。
SNMPのコマンド発信ができればいいので、Windowsだけではなく、Linux、Mac OSでもできます。
Windowsの場合は、WinSNMP APIを使用すると比較的簡単に作成できます。WinSNMP APIは、Visual Stuio .NETだけではなく、Visual Studio 6.0でも使用できます。

ユーザーによるファームウェアアップデート可能

本商品の機能向上などで新しいファームウェアがリリースされた際には、ユーザーによるFTPでの書き換えができます。

状態をXMLファイルで取得可能

LANやインターネットに接続すると、パソコンでXMLファイルとして状態を取得することができます。
URL http://IPアドレス/status.xml
IPアドレスは、本器のIPアドレスを指定します。
下記のような形式のファイルを取得できます。
XMLファイル

HTTPのコマンドでリレーの操作が可能


HTTPのコマンド(ブラウザーのURLで入力)でリレーの操作をすることも可能です。

コマンド例
リレーX をON
http://device.ip.address/?rX=1

リレーX をOFF
http://device.ip.address/?rX=0

リレーXを状態反転
http://device.ip.address/?tgX=1

リレーXをパルスON
http://device.ip.address/?plX=1

リレーXとリレーYを両方ON
http://your.ip.address/?rX=1&rY=1

リレーXとリレーYを両方OFF
http://your.ip.address/?rX=0&rY=0

DINレール取り付け対応


DINレール取り付けも可能ですので、簡単に制御盤に取り付けることができます。

データ収集アプリケーション TC-Monitorに対応

TC-Monitorは、いろいろな場所に設置されたTCWシリーズ(TCW122B-CM、TCW181B-CM、TCW241、TCW220、TCW210-TH、TCG140、TCG120)から各測定値(温度、湿度、気圧、流量、アナログ電圧、デジタルON/OFFなど)を収集し、Firebird SQLデータベースサーバーに蓄積します。蓄積されたデータは、グラフ表示、CSVファイル出力等ができます。
Webインターフェイスで比較的簡単に設定を行うことができます。
10項目までの収集なら無料で利用できます。

TC-Monior ダウンロード
TC-Monitorマニュアル(英語)
TC-Monitorマニュアル(日本語)Google翻訳による自動翻訳のため、不適切な記述もあるかもしれません。

仕様


10Mbit Ethernet
電源電圧 直流12V
 ACアダプター等は、付属されていません。別売りのACアダプター AD1205をご購入していただくか、外径φ5.5mm、内径φ2.1mmでセンター+のプラグのACアダプター等を別途用意してください。
消費電流 全リレーON時 0.37A
重量 205g
寸法 115 × 90 × 40 [mm]
動作温度 0~40 ℃
保存温度 -40~85 ℃

デジタル入力 Hレベル最低電圧 2.5V
デジタル入力 Lレベル最高電圧 0.8V
デジタル入力 最高電圧 5.5V

リレー接点最大電流
 3A
リレー接点最大電圧
 交流 30V
 直流 24V

TCW181-CM マニュアル
日本語マニュアルは用意しておりません。
