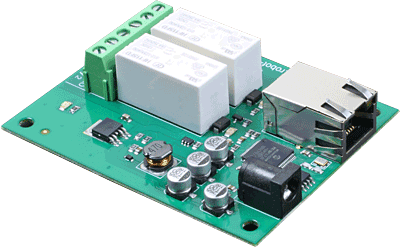

ETH002-B Ethernet リレーボード 2ch Android,iPhone対応 MQTT対応

イギリスDevantech社のリレーボード。Ethernet(LAN、インターネット)に接続すると、パソコン等からリレーのON・OFF制御を行うことができます。指令は、TCP/IPを用いますので、プログラムの作成がしやすいです。Android、iPhoneのアプリも用意されています。
ETH002の後継品で、ETH002と上位互換性があり、機能向上としてMQTTに対応しました。

ETH002-B Ethernet リレーボード 2ch Android,iPhone対応 MQTT対応

価格:

8,800円 (本体 8,000円、税 800円)

購入数:
この商品について問い合わせる
友達にメールですすめる

LAN、インターネットからリレーの制御
Ethernet(LAN、インターネット)に接続すると、離れた場所のパソコンからリレーのON・OFF制御を行うことができます。ルーターを設定することにインターネット経由で遠隔地からもON・OFF操作を行うことができます。


TCP/IPインターフェイス
リレーのコマンドは、TCP/IPを用いて送受信します。よって、比較的簡単にプログラムの作成を行うことができます。UDPと違い、TCPでは、コマンドが相手に届いたことを確認できるため(届いたことが確認できない場合エラーとなる)、動作を確実に行えます。
また、TCPでデータ送信を行えればいいので、Windowsに限らず、Linux、MacOS等でも使用することができます。

16Aの高容量接点
リレーの接点容量は、16A(DC24V、AC250V)と高容量ですので、多様に使うことができます。ただし、リレー、電磁弁、モーター等、コイルを使用した誘導性負荷の場合は許容電流が小さくなります。

接点許容電流
 抵抗負荷・非誘導性負荷 16A AC250V、16A DC24V
 誘導性負荷 3A AC125V、1.5A AC240V、0.22A DC120V、0.1A DC250V
 ACモーター 750W

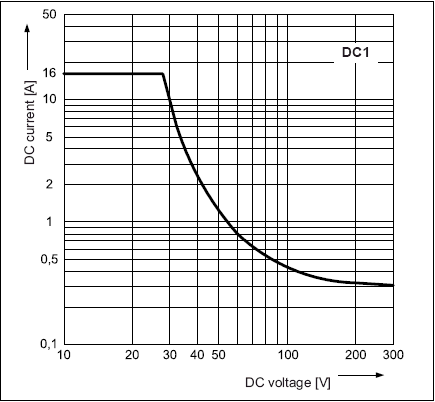

リレーの電圧と許容電流の関係グラフ

Androidスマートフォンから操作可能
専用のアプリケーションが用意されていますので、Androidスマートフォンからリレーの操作を行うこともできます。その際も、当然ながら、本器をLAN、インターネットに接続する必要があります。
アプリは、Google Playでダウンロードできます。

iPhoneからも操作可能
専用のアプリケーションが用意されていますので、iPhone、iPadからもリレーの操作を行うこともできます。
専用アプリは、App Storeでダウンロードできます。
iPhone、iPad用アプリ Relay Network ダウンロード

WEBブラウザから操作可能
簡易的な使い方として、WEBブラウザからも操作できます。
ただし、パスワード保護等はないため、WEBブラウザからの操作が主の場合は、TCW122B-CMTCW-181B-CMをお勧めします。

MQTTにも対応
MQTTスクライバーと動作し、MQTTブローカー(他のMQTTパブリッシャー、クライアント)側からのパブリッシュトピックにより、本器のリレーのON/OFF制御を行うことができます。
MQTTパブリッシャーよりパブリッシュトピックの内容として、1か0を送信すると、本器は、MQTTスクライバーとして、スクライブトピックを取得し、それに基づいてリレーをON/OFF制御します。
逆に本器がMQTTパブリッシャーとして、リレーのON/OFF状態を報告することもできます。
各リレーにスクライブトピック、パブリッシュトピックを設定して使用します。
ブローカーの設定に応じて、ユーザー名とパスワードを使用することも可能です。
ポートは1883を使用します。また、TLSにも対応しており、その場合はポート8883(ETH002-Bはポート8883にTLSを自動的に使用します)を使用します。

仕様
電源 DC12V
 ACアダプター等は、付属されていません。別売りのACアダプター AD1205をご購入していただくか、外径φ5.5mm、内径φ2.1mm、センター+のプラグで500mA以上のACアダプター等を別途用意してください。
リレー接点容量 16A DC24V、16A AC250V (いずれも抵抗負荷、非誘導性負荷の場合)
リレー 1c接点 (リレーコイルOFF時導通するノーマルクローズとON時に導通するノーマルオープンの接点の組み合わせ)
リレー個数 2個
制御インターフェイス TCP/IP over Ethernet
基板寸法 66mm×85mm

マニュアル(英語)
日本語マニュアルは用意しておりません。
