インターネットに接続し遠隔地からのリレー操作
16Aの高容量開閉が可能
MQTTにも対応
イギリスDevantech社のリレーボード。Ethernet(LAN、インターネット)に接続すると、パソコン等から8個のリレーのON・OFF制御を行うことができます。指令は、TCP/IPを用いますので、プログラムの作成がしやすいです。Android、iPhoneのアプリも用意されています。
ETH008がアップグレードし、ETH008-Bになり、MQTTに対応しました。
LAN、インターネットからリレーの制御
Ethernet(LAN、インターネット)に接続すると、離れた場所のパソコンからリレーのON・OFF制御を行うことができます。ルーターを設定することにインターネット経由で遠隔地からもON・OFF操作を行うことができます。
TCP/IPインターフェイス
リレーのコマンドは、TCP/IPを用いて送受信します。よって、比較的簡単にプログラムの作成を行うことができます。UDPと違い、TCPでは、コマンドが相手に届いたことを確認できるため(届いたことが確認できない場合エラーとなる)、動作を確実に行えます。
また、TCPでデータ送信を行えればいいので、Windowsに限らず、Linux、MacOS等でも使用することができます。
8個のリレー搭載
c接点のリレー8個を搭載していますので多彩な使い方ができます。
16Aの高容量接点
リレーの接点容量は、16A(DC24V、AC250V)と高容量ですので、多様に使うことができます。ただし、リレー、電磁弁、モーター等、コイルを使用した誘導性負荷の場合は許容電流が小さくなります。
接点許容電流
抵抗負荷・非誘導性負荷 16A AC250V、16A DC24V
誘導性負荷 3A AC125V、1.5V AC240V、0.22A DC120V、0.1A DC250V
いろいろなプログラミング言語でプログラミング可能
Java、Perl、PHP、Python、Visual Basic、Visual C#のサンプルプログラムが用意されています。
Androidスマートフォンから操作可能
専用のアプリケーションが用意されていますので、Androidスマートフォンからリレーの操作を行うこともできます。その際も、当然ながら、本器をLAN、インターネットに接続する必要があります。
アプリは、Google Playでダウンロードできます。
iPhoneからも操作可能
専用のアプリケーションが用意されていますので、iPhoneからもリレーの操作を行うこともできます。
ダウンロードは、iTuensで "Devantech" を検索してください。
MQTTにも対応
MQTTスクライバーと動作し、MQTTブローカー(他のMQTTパブリッシャー、クライアント)側からのパブリッシュトピックにより、本器のリレーのON/OFF制御を行うことができます。
MQTTパブリッシャーよりパブリッシュトピックの内容として、1か0を送信すると、本器は、MQTTスクライバーとして、スクライブトピックを取得し、それに基づいてリレーをON/OFF制御します。
逆に本器がMQTTパブリッシャーとして、リレーのON/OFF状態を報告することもできます。
各リレーにスクライブトピック、パブリッシュトピックを設定して使用します。
仕様
電源 DC12V
ACアダプター等は、付属されていません。別売りのACアダプター AD1205をご購入していただくか、外径φ5.5mm、内径φ2.1mm、センター+のプラグで500mA以上のACアダプター等を別途用意してください。
リレー接点容量 16A DC24V、16A AC250V (いずれも抵抗負荷、非誘導性負荷の場合)
リレー 1c接点 (リレーコイルOFF時導通するノーマルクローズとON時に導通するノーマルオープンの接点の組み合わせ)
リレー個数 8個
制御インターフェイス TCP/IP over Ethernet
マニュアル(英語)
日本語マニュアルは用意しておりません。
サンプルプログラム
Java
Perl
PHP Script
Python
Visual Basic
Visual C#

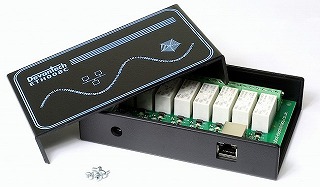

別売 専用ケース
別売でETH008用のケースが用意されています。
