Visual C++ 2005での使用方法


Visual Studio 2005以降(2005, 2008, 2010)では、専用DLL tctecUSB4.dll への参照を設定するだけで使うことができます。

ここでは、Visual C++ 2005での参照の設定のしかたを説明します。

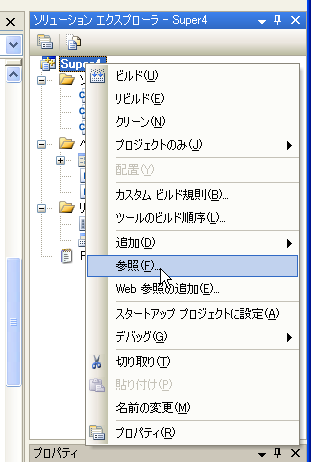

1.ソリューションエクスプローラーの中のプロジェクト名を右クリックし、表示されたメニューの参照をクリックします。

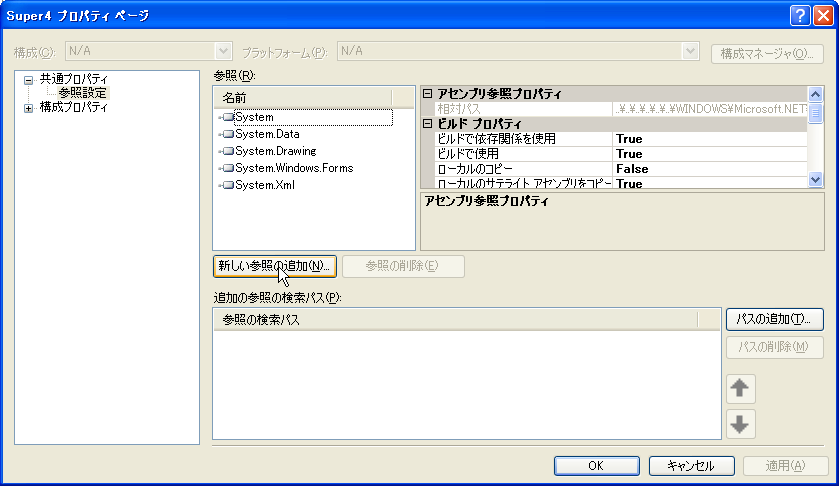

2.表示されたウィンドウの中の「新しい参照の追加(N)...」をクリックします。

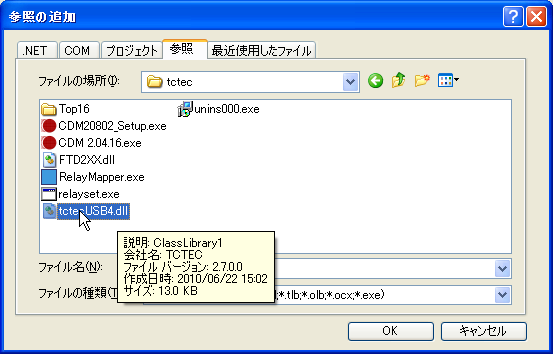

3.追加(A)ボタンをクリックし、開いたウィンドウの中の 参照 タブをクリックします。
 C:\Program Files\tctecのフォルダー内にある、tctecUSB4.dll を選択し、OKボタンをクリックしてください。

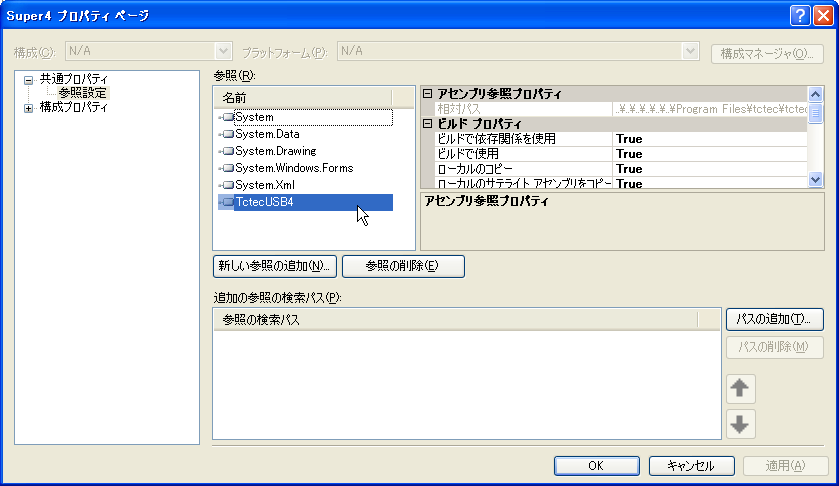

4.下記のようにTctecUSB4への参照が追加されました。OKボタンをクリックして、このウィンドウを閉じてください。




5.プログラムでは、下記のように使うことができます。

TctecUSB4::TctecUSB4::setBits(serialNumber, mask, on )

 serialNumber 専用プログラムSuper4USBRelay(Relay Mapper)で表示されるIDを設定します。

 mask 操作したいリレーを指定します。複数のリレーに対して同じ操作を行うことができます。
    R1,R2,R3,R4の各リレーがそれぞれ2進数の下位から順に割り付けられます。
    よって、例えば
      R1を指定する場合、1
      R2とR3を指定する場合、2+4=6 なので 6
    指定外のリレーは、OFFまたはONの状態を保持します。

 on リレーのON(true)、OFF(false)

例)R1をONにする
TctecUSB4::TctecUSB4::setBits("FTTBJ67O", 1, true)

R3とR4をOFFにする
TctecUSB4::TctecUSB4::setBits("FTTBJ67O", 12, false)


6.その他、接続されているSuper4の一覧の取得なども行うことができます。それらの使い方は、Visual Basic 2005のサンプルプログラムを参考にしてください。Visual Studio 2005以降では、Visual C++とVisual Basicでは、C++とBasicの文法が違うもののSuper4の関数の使い方はあまり変わりません。

Visual Basic2005 サンプルプログラム
