Visual Basic 2005での使用方法


Visual Studio 2005以降(2005, 2008, 2010)では、専用DLL tctecUSB4.dll への参照を設定するだけで使うことができます。

ここでは、Visual Basic 2005での参照の設定のしかたを説明します。

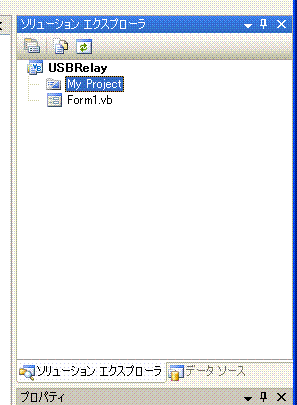

1.ソリューションエクスプローラーの中の My Projectをクリックします。

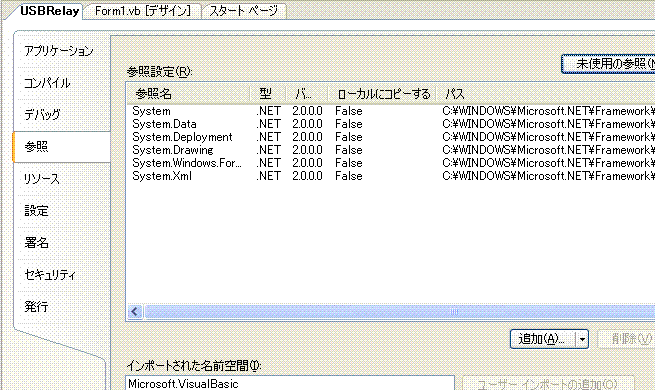

2.表示されたウィンドウの中の 参照 をクリックします。

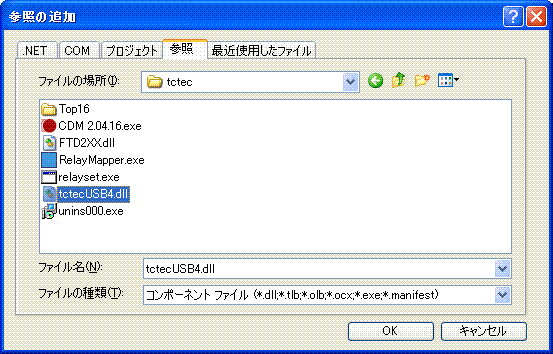

3.追加(A)ボタンをクリックし、開いたウィンドウの中の 参照 タブをクリックします。
 C:\Program Files\tctecのフォルダー内にある、tctecUSB4.dll を選択し、OKボタンをクリックしてください。

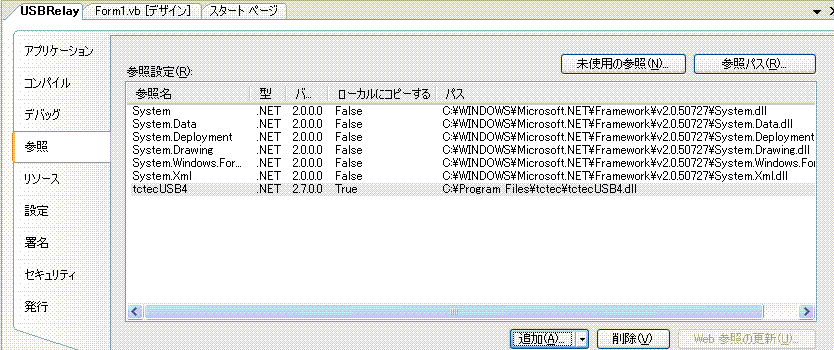

4.下記のようにC:\Program Files\tctec\tctecUSB4.dll への参照が追加されました。




5.プログラムでは、下記のように使うことができます。

TctecUSB4.TctecUSB4.setBits(serialNumber, mask, on )

 serialNumber 専用プログラムSuper4USBRelay(Relay Mapper)で表示されるIDを設定します。

 mask 操作したいリレーを指定します。複数のリレーに対して同じ操作を行うことができます。
    R1,R2,R3,R4の各リレーがそれぞれ2進数の下位から順に割り付けられます。
    よって、例えば
      R1を指定する場合、1
      R2とR3を指定する場合、2+4=6 なので 6
    指定外のリレーは、OFFまたはONの状態を保持します。

 on リレーのON(True)、OFF(False)

例)R1をONにする
TctecUSB4.TctecUSB4.setBits("FTTBJ67O", 1, True)

R3とR4をOFFにする
TctecUSB4.TctecUSB4.setBits("FTTBJ67O", 12, False)


6.その他、接続されているSuper4の一覧の取得なども行うことができます。それらの使い方は、サンプルプログラムを参考にしてください。

Visual Basic2005 サンプルプログラム
