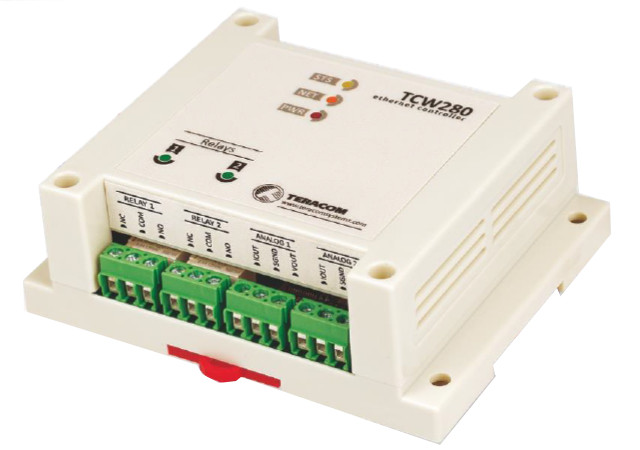

TCW280 Ethernet D/Aアナログ出力モジュール アナログ出力2点 PWM対応オープンドレイン出力4点 リレー2点 ダイナミックDNS対応

インターネット、LANに接続し遠隔地からアナログ制御
ウェブブラウザーで簡単操作
ダイナミックDNS対応で固定グローバルIPアドレスでなくても使用可能


ブルガリアTERACOMのEthernet アナログ出力コントローラー。Ethernet (LAN) に接続し、パソコン等から2点のアナログ出力 (D/A) 、PWMにも対応した絶縁オープンドレイン(オープンコレクタ)デジタル出力、リレー2点の制御を行うことができます。アナログ出力は、DC 0〜5V、DC 0〜10Vの電圧出力、DC 4〜20mA、DC 0〜20mA、0〜24mAの電流出力(カレントループ)を行うことができます。
WEBサーバー機能を内蔵していますので、プログラム作成をせずにLAN、インターネットに接続されたパソコン等から操作することができます。
Visual Basic、C++、C#などのプログラミング言語から制御はSNMP、HTTP Getを使うことにより行えます。
SNMPエージェントとしても動作するので、SNMPマネージャーソフトからの使用も便利です。

TCW280 Ethernet D/Aアナログ出力モジュール アナログ出力2点 PWM対応オープンドレイン出力4点 リレー2点 ダイナミックDNS対応

価格:

31,860円 (本体 29,500円、税 2,360円)

購入数:
この商品について問い合わせる
友達にメールですすめる

DC0〜10V、DC0〜5V の電圧出力が可能
LAN、インターネットを介して、遠隔地から操作・制御が可能なアナログ出力 (D/A) が2点あります。遠隔地から、バルブの開度調整、温度調整、モーターの速度制御、インバーターの周波数変更といったことに応用できます。
電圧出力の電流出力のどちらかを選択して使います。
2点の出力は、それぞれ電圧・電流出力、レンジを異なる設定にすることもできます。
電源と絶縁されています。2点のアナログ出力間は、絶縁されていません。オープンドレインのSGNDと共通ですので導通があります。
電圧出力負荷抵抗最小 1kΩ

DC4〜20mA、DC0〜20mA、DC0〜24mA の電流出力(カレントループ)が可能
電流出力(カレントループ)も行うことができます。DC4〜20mAレンジでは、断線時にHTTP Post、SNMPで通知することもできます。
電流出力負荷抵抗最大 240Ω

絶縁オーブンドレイン出力 4点
電源から絶縁されたオープンドレイン(オープンコレクタ)出力が4点あります。
これもインターネット、LAN経由で遠隔地より操作することができます
最大ドレイン電圧 DC24V
制御可能最大電流 300mA
アナログ出力のSGNDと共通ですので、アナログ出力と絶縁されていません。

PWM出力対応
オープンドレイン出力は、PWM出力にも対応しています。
遠隔地のDCブラシモーターの速度制御、3色LEDを使用した調色制御などに使うことができます。
キャリア周波数は、 1Hz, 5Hz, 10Hz, 50Hz, 100Hz, 500Hz, 1kHz, 2kHzから選択できます。
この周波数は4点共通(4点とも同じ周波数)です。分解能は、10ビット(1024)です。
制御可能な電流は、300mA以下ですので、モーターやパワーLEDを駆動する際は、別途ドライバー等を介してください。

リレー出力2点
有接点のメカニカルリレーが2個搭載しています。
NO(ノーマルオープン、コイルONで接点ON)、NC(ノーマルクローズ、コイルOFFで接点ON)の両方を有したc接点ですので、多彩な用途があります。

LANに接続してパソコンから制御
WEBサーバー機能が内蔵されていますので、プログラムを作成せずにInternet ExplorerなどのブラウザーからリレーのON・OFF操作を行うことができます。ON・OFF操作だけでなく、ON・OFF状態もブラウザーで確認できます。もちろん、パスワード保護されていますので、パスワードを知らない人による操作を防止でき安心です。
ブラウザーソフトであれば操作できるので、Windowsだけでなく、Linux、Mac、iPhone、Anoroid等のスマーフォン、タブレットからでも操作できます。

リレーのパルス出力も可能
リレーの制御は、WEBからのON・OFFの各操作だけでなく、ONになった後、設定した秒数経過後、自動的にOFFにするパルス出力することも可能です。

ブラウザーから簡単設定
本商品の各設定は、リレーの操作と同様、パソコンのブラウザーで行えます。面倒なコマンドによるパラメーター設定が不要です。

SNMPエージェント
SNMPエージェントとしても作動しますので、SNMPマネージャーからリレーの操作等を行うことができます。MIBファイルが用意されていますので、わずらわしいOIDの数字を意識する必要がありません。

インターネットに接続して外出先から操作
固定グローバルIPアドレスを使用し、ルーター設定でポート番号80へのアクセスを当商品のIPアドレスにすれば、外部からN・OFF操作ができます。

ダイナミックDNS対応
ダイナミックDNS(DDNS)に対応していますので、固定グローバルIPアドレスでなくても、インターネット経由で遠隔地よりアクセスすることができます。
動作確認済みDDNS
DynDNS
No-IP
DNS-O-Matic

ヨーロッパ端子台で簡単接続
リレーへの接続は、ヨーロッパ式端子台で行いますので、コネクターのはんだ付け、圧接が不要です。

SNMPでプログラムによる操作も可能
Visual Basic、Visual C++、Visual C#などのプログラムでリレー操作を行いたい場合は、SNMPを使用することにより行えます。SNMP v.2 に対応しています。
SNMPのコマンド発信ができればいいので、Windowsだけではなく、Linux、Mac OSでもできます。
Windowsの場合は、WinSNMP APIを使用すると比較的簡単に作成できます。WinSNMP APIは、Visual Stuio .NETだけではなく、Visual Studio 6.0でも使用できます。

MODBUS TCP/IP 対応
MODBUS TCP/IP 対応に対応していますので、PLC等を親機とした、MODBUSのアナログ出力として使用することができます。

ユーザーによるファームウェアアップデート可能
本商品の機能向上などで新しいファームウェアがリリースされた際には、ユーザーによるFTPでの書き換えができます。

状態をXMLファイルで取得可能
LANやインターネットに接続すると、パソコンでXMLファイルとして状態を取得することができます。
URL http://IPアドレス/status.xml
IPアドレスは、本器のIPアドレスを指定します。

HTTPのコマンドでリレーの操作が可能
HTTP Getのコマンド(ブラウザーのURLで入力)でリレーの操作をすることも可能です。
その操作時もBASIC認証によるパスワード保護が可能です。

コマンド例
リレー1をON
http://device.ip.address/status.xml?ron=1

リレー1 をOFF
http://device.ip.address/status.xml?rof=1

リレーXを状態反転
http://device.ip.address/?tgX=1

リレーXをパルスON
http://device.ip.address/?plX=1

リレーXとリレーYを両方ON
http://your.ip.address/?rX=1&rY=1

リレーXとリレーYを両方OFF
http://your.ip.address/?rX=0&rY=0

Modbus/TCP対応
Modbus/TCP のスレーブデバイスとして使用することもできます。

電源電圧8〜32Vに対応
電源は、直流8〜32Vの幅広い電圧に対応しています。機械制御によく使われる24Vでも使用可能です。

DINレール取り付け対応
DINレール取り付けも可能ですので、簡単に制御盤に取り付けることができます。

仕様


10M / 100Mbit Ethernet
電源電圧 直流8〜32V
 ACアダプター等は、付属されていません。別売りのACアダプター AD1215をご購入していただくか、外径φ5.5mm、内径φ2.1mmでセンター+のプラグのACアダプター等を別途用意してください。
消費電流 DC12V、全リレーON時 0.22A
重量 170g
寸法 115 × 90 × 40 [mm]
DINレール取付可能
動作温度 -10〜55 ℃
動作湿度 10〜80% (結露がないこと)

アナログ出力
電圧出力
出力点数2点
分解能 12ビット(4096)
レンジ DC 0-5V、DC 0-10V
電圧出力負荷抵抗最小 1kΩ
電源と絶縁(2点間は非絶縁、オープンドレインとも非絶縁)

電流出力
出力点数2点
分解能 12ビット(4096)
レンジ DC 4-20mA、DC 0-20mA、DC 0-24mA
電流出力負荷抵抗最大 240Ω
電源と絶縁(2点間は非絶縁、オープンドレインとも非絶縁)

オープンドレイン出力
最大ドレイン電圧 DC24V
制御可能最大電流 300mA
電源と絶縁、アナログ出力と非絶縁
PWM出力(オープンドレイン)
キャリア周波数 1Hz, 5Hz, 10Hz, 50Hz, 100Hz, 500Hz, 1kHz, 2kHz
分解能 10ビット(1024)

リレー出力
リレー接点最大電流 (抵抗負荷)
 0.5A
リレー接点最大電圧
 交流 30V
 直流 24V

TCW280 マニュアル
日本語マニュアルは用意しておりません。
