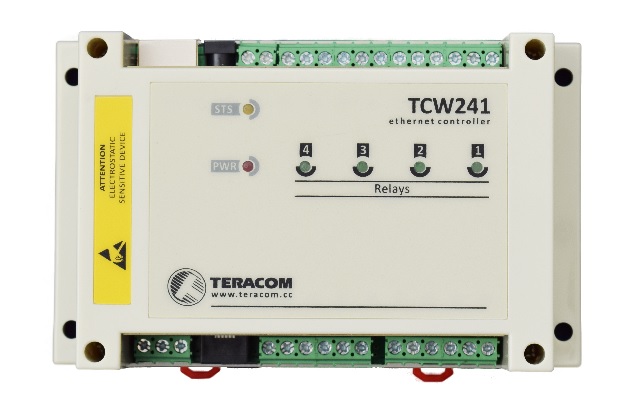

TCW241 Ethernet リレー4ch デジタル入力・デジタル出力・アナログ入力各4点 Modbus/TCP, ダイナミックDNS対応

インターネット、LANに接続し遠隔地からリレー操作
ウェブブラウザーで簡単操作
ダイナミックDNS対応で固定IPアドレスでなくても使用可能


ブルガリアTERACOMのEthernetコントローラー。Ethernetに接続し、パソコン等から4個のリレーのON・OFF制御ができます。さらにデジタル入力4点、アナログ入力4点、8個の1-Wireセンサー入力も備えています。
WEBサーバー機能を内蔵していますので、プログラム作成をせずにLAN、インターネットに接続されたパソコン等から操作することができます。
Visual Basic、C++、C#などのプログラミング言語から制御はSNMPを使うことにより行えます。
SNMPエージェントとしても動作するので、SNMPマネージャーソフトからの使用も便利です。

TCW241 Ethernet リレー4ch デジタル入力・デジタル出力・アナログ入力各4点 Modbus/TCP, ダイナミックDNS対応

価格:

27,280円 (本体 24,800円、税 2,480円)

購入数:
この商品について問い合わせる
友達にメールですすめる

c接点リレー4個搭載
c接点1回路のリレーが4個搭載されていますので、多彩な使い方が可能です。

LANに接続してパソコンから制御
WEBサーバー機能が内蔵されていますので、プログラムを作成せずにInternet ExplorerなどのブラウザーからリレーのON・OFF操作を行うことができます。ON・OFF操作だけでなく、ON・OFF状態もブラウザーで確認できます。もちろん、パスワード保護されていますので、パスワードを知らない人による操作を防止でき安心です。
ブラウザーソフトであれば、Windowsだけでなく、Linux、Macからでも操作できます。

リレーのパルス出力も可能
リレーの制御は、WEBからのON・OFFの各操作だけでなく、ONになった後、設定した秒数経過後、自動的にOFFにするパルス出力することも可能です。

ブラウザーから簡単設定
本商品の各設定は、リレーの操作と同様、パソコンのブラウザーで行えます。面倒なコマンドによるパラメーター設定が不要です。

SNMPエージェント
SNMPエージェントとしても作動しますので、SNMPマネージャーからリレーの操作等を行うことができます。MIBファイルが用意されていますので、わずらわしいOIDの数字を意識する必要がありません。

Zabbixに対応
ネットワーク・サーバー監視ソフトウェア、Zabbixにも対応しています。

インターネットに接続して外出先から操作
固定グローバルIPアドレスを使用し、ルーター設定でポート番号80へのアクセスを当商品のIPアドレスにすれば、外部からN・OFF操作ができます。

Androidスマートフォンで簡単モニタリング
Androidスマートフォンからモニタリングしたい場合、Webブラウザーからもできますが、 専用のフリーアプリもありますので、それを使うと簡単にできます。
TCW専用Androidアプリ

デジタル入力4点
ドライ接点入力、または、直流5V電圧入力の切り替えが可能な、デジタル入力が4点内蔵されていますので、信号状況等を遠隔地から監視することができます。
デジタル入力がONになったときにSNMPトラップ送信、SMTPによるEメール送信を行うこともできます。

アナログ入力4点
直流0~60V、0.01V単位で入力可能なアナログ入力4点も備えています。 設定したアナログ入力値を超えた際、自動的にSMTPによるEメール送信を行うこともできます。

8個の1-Wireセンサー入力
温度センサー等、8個の1-Wireセンサー入力も可能です。
設定した温度を超えた際、自動的にSMTPによるEメール送信を行うこともできます。

対応センサー
温度センサー TST100
温度センサー TST103
温度・湿度センサー TSH202
温度・湿度センサー TSH206
AC/DC電流センサー TSC200-15
電圧センサー (DC0~60V)TSV200-60i
0-20mA,4-20mA カレントループ電流センサー TSA200

ダイナミックDNS対応
ダイナミックDNS (DDNS) に対応していますので、固定グローバルIPアドレスでなくても、インターネット経由で遠隔地よりアクセスすることができます。
設定方法

ダイナミックDNSクライアントとして使用可能
リレー等を使用せず、単なるダイナミックDNSクライアントとして使用する場合にも有用です。通常、ダイナミックDNS (DDNS) を使用する場合、グローバルIPアドレスをDDNSサーバーへ報告するために常時PCの電源を入れておく必要があります。TCW241を使うと、グローバルIPアドレスの報告は、TCW241が自動で行いますので、PCの電源を入れておく必要がありません。PCよりも省電力でDDNSを利用することができます。
LAN内にTCW241を1台設置するだけで、Webサーバー、Webカメラ、IoT機器等、LAN内の他の機器に同じホスト名(ドメイン)でアクセスすることができます。
設定方法

ヨーロッパ端子台で簡単接続
リレーへの接続は、ヨーロッパ式端子台で行いますので、コネクターのはんだ付け、圧接が不要です。

SNMPでプログラムによる操作も可能
Visual Basic、Visual C++、Visual C#などのプログラムでリレー操作を行いたい場合は、SNMPを使用することにより行えます。
SNMPのコマンド発信ができればいいので、Windowsだけではなく、Linux、Mac OSでもできます。
Windowsの場合は、WinSNMP APIを使用すると比較的簡単に作成できます。WinSNMP APIは、Visual Stuio .NETだけではなく、Visual Studio 6.0でも使用できます。

ユーザーによるファームウェアアップデート可能
本商品の機能向上などで新しいファームウェアがリリースされた際には、ユーザーによるFTPでの書き換えができます。

状態をXMLファイルで取得可能
LANやインターネットに接続すると、パソコンでXMLファイルとして状態を取得することができます。
URL http://IPアドレス/status.xml
IPアドレスは、本器のIPアドレスを指定します。

HTTPのコマンドでリレーの操作が可能
HTTPのコマンド(ブラウザーのURLで入力)でリレーの操作をすることも可能です。

コマンド例
リレーX をON
http://device.ip.address/?rX=1

リレーX をOFF
http://device.ip.address/?rX=0

リレーXを状態反転
http://device.ip.address/?tgX=1

リレーXをパルスON
http://device.ip.address/?plX=1

リレーXとリレーYを両方ON
http://your.ip.address/?rX=1&rY=1

リレーXとリレーYを両方OFF
http://your.ip.address/?rX=0&rY=0

Modbus/TCP対応
Modbus/TCP のスレーブデバイスとして使用することもできます。

電源電圧8~32Vに対応
電源は、直流8~32Vの幅広い電圧に対応しています。機械制御によく使われる24Vでも使用可能です。

DINレール取り付け対応
DINレール取り付けも可能ですので、簡単に制御盤に取り付けることができます。

v6プラス(MAP-E方式のIPv6 IPoE + IPv4 over IPv6)でも使用可能
日本ネットワークイネイブラー株式会社(JPNE)および対応プロバイダーが提供しているv6プラスなどの MAP-E方式のIPv6 IPoE + IPv4 over IPv6に接続した状態でもインターネット(WAN)経由で本器にアクセスすることができます。
通常、v6プラスでは、サーバー公開ができないことになっており、本器も使えないと思われがちです。しかし、サーバー公開ができないというのは、ポート番号80に対するアクセスができないことを意味しています。v6プラスでは、IPv4のIPアドレスを複数のユーザーで共有します。そのユーザーごとに使用可能なポート番号が複数割り当てられます。割り当てられたポート番号に対するアクセスをh本器のIPアドレスに転送するように設定(静的NAPT設定、静的IPマスカレード設定)することにより、使用することができます。本器のポート番号は、80のまま、ほかの番号への変更のどちらでも使えます。
DS-Lite方式のIPv4 over IPv6(transixなど)では、ポート開放ができないため、インターネット(WAN)から本器へのアクセスはできません。

データ収集アプリケーション TC-Monitorに対応

TC-Monitorは、いろいろな場所に設置されたTCWシリーズ(TCW122B-CM、TCW181B-CM、TCW241、TCW220、TCW210-TH、TCG140、TCG120)から各測定値(温度、湿度、気圧、流量、アナログ電圧、交流電圧、交流電流、直流電流、デジタルON/OFFなど)を収集し、Firebird SQLデータベースサーバーに蓄積します。蓄積されたデータは、グラフ表示、CSVファイル出力等ができます。
Webインターフェイスで比較的簡単に設定を行うことができます。
10項目までの収集なら無料で利用できます。

TC-Monior ダウンロード
TC-Monitorマニュアル(英語)
TC-Monitorマニュアル(日本語)Google翻訳による自動翻訳のため、不適切な記述もあるかもしれません。

仕様


10Mbit Ethernet
電源電圧 直流8~32V
 ACアダプター等は、付属されていません。別売りのACアダプター AD1205をご購入していただくか、外径φ5.5mm、内径φ2.1mmでセンター+のプラグのACアダプター等を別途用意してください。
消費電流 全リレーON時 0.37A
重量 230g
寸法 145 × 90 × 40 [mm]
動作温度 -20~70 ℃

デジタル入力 Hレベル最低電圧 2.5V
デジタル入力 Lレベル最高電圧 0.8V
デジタル入力 最高電圧 5.5V

リレー接点最大電流
 3A
リレー接点最大電圧
 交流 30V
 直流 24V

TCW241 マニュアル
日本語マニュアルは用意しておりません。
