インターネット、LANに接続し遠隔地からリレー操作
ウェブブラウザーで簡単操作
ブルガリアTERACOMのEthernetコントローラー。Ethernetに接続し、パソコン等から４個のリレーのON・OFF制御ができます。さらにデジタル入力４点、アナログ入力４点、８個の1-Wireセンサー入力も備えています。
WEBサーバー機能を内蔵していますので、プログラム作成をせずにLAN、インターネットに接続されたパソコン等から操作することができます。
Visual Basic、C++、C#などのプログラミング言語から制御はSNMPを使うことにより行えます。
SNMPエージェントとしても動作するので、SNMPマネージャーソフトからの使用も便利です。
この商品は、生産が終了しました。後継品は、TCW241です。
c接点リレー４個搭載
c接点１回路のリレーが４個搭載されていますので、多彩な使い方が可能です。
LANに接続してパソコンから制御
WEBサーバー機能が内蔵されていますので、プログラムを作成せずにInternet ExplorerなどのブラウザーからリレーのON・OFF操作を行うことができます。ON・OFF操作だけでなく、ON・OFF状態もブラウザーで確認できます。もちろん、パスワード保護されていますので、パスワードを知らない人による操作を防止でき安心です。
ブラウザーソフトであれば、Windowsだけでなく、Linux、Macからでも操作できます。
リレーのパルス出力も可能
リレーの制御は、WEBからのON・OFFの各操作だけでなく、ONになった後、設定した秒数経過後、自動的にOFFにするパルス出力することも可能です。
ブラウザーから簡単設定
本商品の各設定は、リレーの操作と同様、パソコンのブラウザーで行えます。面倒なコマンドによるパラメーター設定が不要です。
SNMPエージェントとしても作動しますので、SNMPマネージャーからリレーの操作等を行うことができます。MIBファイルが用意されていますので、わずらわしいOIDの数字を意識する必要がありません。
Zabbixに対応
ネットワーク・サーバー監視ソフトウェア、Zabbixにも対応しています。
インターネットに接続して外出先から操作
固定グローバルIPアドレスを使用し、ルーター設定でポート番号80へのアクセスを当商品のIPアドレスにすれば、外部からN・ＯＦＦ操作ができます。
Androidスマートフォンで簡単モニタリング
Androidスマートフォンからモニタリングしたい場合、Webブラウザーからもできますが、 専用のフリーアプリもありますので、それを使うと簡単にできます。
iPhoneで簡単モニタリング

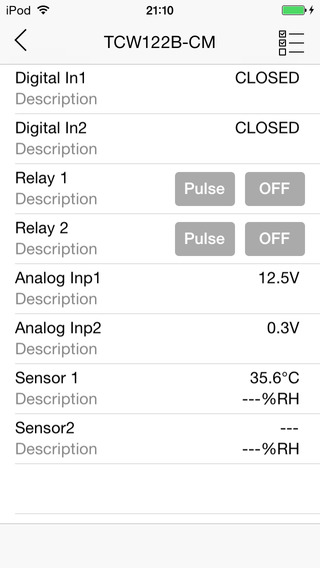

iPhoneの専用フリーアプリも用意されていますので、それを使うと簡単にモニタリング等ができます。下の画像は、TCW122B-CM用の画面ですが、TCW240Bでも使用できます。
デジタル入力４点
ドライ接点入力、または、直流5V電圧入力の切り替えが可能な、デジタル入力が４点内蔵されていますので、信号状況等を遠隔地から監視することができます。
デジタル入力がONになったときにSNMPトラップ送信、SMTPによるEメール送信を行うこともできます。
アナログ入力４点
直流0～60V、0.01V単位で入力可能なアナログ入力4点も備えています。
設定したアナログ入力値を超えた際、自動的にSMTPによるEメール送信を行うこともできます。
８個の1-Wireセンサー入力
温度センサー等、８個の1-Wireセンサー入力も可能です。
設定した温度を超えた際、自動的にSMTPによるEメール送信を行うこともできます。
ヨーロッパ端子台で簡単接続
リレーへの接続は、ヨーロッパ式端子台で行いますので、コネクターのはんだ付け、圧接が不要です。
SNMPでプログラムによる操作も可能
Visual Basic、Visual C++、Visual C#などのプログラムでリレー操作を行いたい場合は、SNMPを使用することにより行えます。
SNMPのコマンド発信ができればいいので、Windowsだけではなく、Linux、Mac OSでもできます。
Windowsの場合は、WinSNMP APIを使用すると比較的簡単に作成できます。WinSNMP APIは、Visual Stuio .NETだけではなく、Visual Studio 6.0でも使用できます。
ユーザーによるファームウェアアップデート可能
本商品の機能向上などで新しいファームウェアがリリースされた際には、ユーザーによるFTPでの書き換えができます。
状態をXMLファイルで取得可能
LANやインターネットに接続すると、パソコンでXMLファイルとして状態を取得することができます。
URL http://IPアドレス/status.xml
IPアドレスは、本器のIPアドレスを指定します。
HTTPのコマンドでリレーの操作が可能
HTTPのコマンド（ブラウザーのURLで入力）でリレーの操作をすることも可能です。
コマンド例
リレーX をON
http://device.ip.address/?rX=1
リレーX をOFF
http://device.ip.address/?rX=0
リレーXを状態反転
http://device.ip.address/?tgX=1
リレーXをパルスON
http://device.ip.address/?plX=1
リレーXとリレーYを両方ON
http://your.ip.address/?rX=1&rY=1
リレーXとリレーYを両方OFF
http://your.ip.address/?rX=0&rY=0
電源電圧8～32Vに対応
電源は、直流8～32Vの幅広い電圧に対応しています。機械制御によく使われる24Vでも使用可能です。
DINレール取り付け対応
DINレール取り付けも可能ですので、簡単に制御盤に取り付けることができます。
仕様
10Mbit Ethernet
電源電圧 直流8～32V
ACアダプター等は、付属されていません。別売りのACアダプター AD1205をご購入していただくか、外径φ5.5mm、内径φ2.1mmでセンター＋のプラグのACアダプター等を別途用意してください。
消費電流 全リレーON時 0.37A
重量 230g
寸法 145 × 90 × 40 [mm]
動作温度 -20～70 ℃
デジタル入力 Hレベル最低電圧 2.5V
デジタル入力 Lレベル最高電圧 0.8V
デジタル入力 最高電圧 5.5V
リレー接点最大電流
3A
リレー接点最大電圧
交流 30V
直流 24V
TCW240B マニュアル
日本語マニュアルは用意しておりません。
