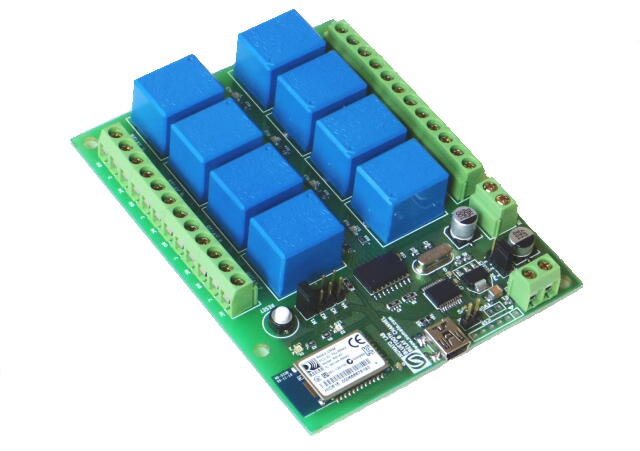

Numato Labs社のBluetooth リレーボード。
パソコンからBluetoothを使い、ワイヤレスで8個のリレー制御を行うことができます。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Python, Perlからでも制御できます。また、Bluetoothなので、Androidスマートフォン、タブレットでも使用することができます。
DC12V、DC5Vの2種類の電源が必要な旧タイプです。新タイプは、DC12Vのみで作動します。
旧タイプのため、特価販売です。
販売終了しました。
後継品は、DC12Vのみで作動する新タイプです。
BluetoothRelay8 Bluetooth ワイヤレスリレー8ch
Bluetoothワイヤレスリレー
Bluetoothなので無線でリレー制御を行うことができます。
通信可能距離は、10mです。
10Aの高容量リレー
直流、交流共に接点最大電流は、10Aです。
c接点なので多様な使い方ができます。
Windows 8、Windows 7に対応
Windows XPはもちろん、Windows 8、Windows 7 32bit/64bitでも使用することができます。
Visual Studioで簡単に制御
Bluetoothの設定を行うと、パソコンでは仮想COMポート(RS-232Cシリアルポートと同様）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
Visual Basic 2008 サンプルプログラム
専用viによりLabVIEWで簡単に使用できます。
専用LabVIEW VI ダウンロード
Androidスマートフォン、タブレットで使用可能
Bluetooth接続なので、Androidのスマートフォン、タブレットからでも使用することができます。
ただし、専用アプリを制作する必要があります（専用アプリは当店で計画中）。
Bluetooth SPP(シリアル通信）に対応したターミナルを使用すると、コマンド入力で使用することができます。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
技適マーク付きモジュール使用
相互承認(MRA)による工事設計認証を受けたBluetoothモジュールを使用していますので、日本国内でも使用することができます。
ダウンロード
User
Manual (pdf)
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8(8.1) 32bit/64bit
Windows 10 32bit/64bit
仕様
電源(ロジック回路用) DC5V
電源（リレー駆動用） DC12V 1A
ともに端子台で接続
本器には、ACアダプター等は付属しておりません。別途、ご用意ください。
当店のACアダプター、およびDCジャックアタプターを使用すると便利です。
本器を作動させるためには、DC5V、DC12Vの2種類の電源が必要です。
ボード許容最大電流 2A
リレー仕様
接点最大電流 直流24V 10A, 交流250V 7A
ただし基板パターンの制限によりボードの最大電流は
２Ａです。
c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数 8個
Bluetooth仕様
Class2
通信可能距離 10m
周波数 2,402 ～ 2,480 MHz
通信インターフェイス SPP、HCI
SPPデータレート 240kbps(スレーブ）、300kbps(マスター)
