BluetoothGPIO8 Bluetooth ワイヤレスTTLレベルデジタルI/O 8点 アナログ入力可

Numato Labs社のBluetooth GPIO(デジタル入出力)ボード。
パソコンからBluetoothを使い、ワイヤレスで8点のTTLレベルのデジタル入出力を行うことができます。また、アナログ入力も行うことができます。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Python, Perlからでも制御できます。また、Bluetoothなので、Androidスマートフォン、タブレットでも使用することができます。

BluetoothGPIO8 Bluetooth ワイヤレスTTLレベルデジタルI/O 8点 アナログ入力可

価格:

5,214円 (本体 4,740円、税 474円)

購入数:
この商品について問い合わせる
友達にメールですすめる

BluetoothワイヤレスI/O
Bluetoothなので無線でデジタル入出力を行うことができます。 通信可能距離は、10mです。

8点のTTL(3.3V)レベルデジタル入出力
3.3Vのデジタル8点の入出力端子を備え、各々入出力の方向を設定することができます。
5VのCMOSには、接続できませんので、注意してください。TTL(74LSシリーズ)には接続できます。

6点のアナログ入力
デジタル入出力端子と共用の端子ですが、6点のアナログ入力を行うことができます。分解能10ビット、入力電圧は、0~3.3Vです。

Windows10、Windows 8、Windows 7に対応
Windows 10 32bit/64bit、Windows 8.1 32bit/64bit、Windows 7 32bit/64bit、Windows XPで使用することができます。

Visual Studioで簡単に制御
Bluetoothの設定を行うと、パソコンでは仮想COMポート(RS-232Cシリアルポートと同様)として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。

Androidスマートフォン、タブレットで使用可能
Bluetooth接続なので、Androidのスマートフォン、タブレットからでも使用することができます。 ただし、専用アプリを制作する必要があります(専用アプリは当店で計画中)。 Bluetooth SPP(シリアル通信)に対応したターミナルを使用すると、コマンド入力で使用することができます。

ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子(ヘッダーピンは付いておりません)を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。

端子台で簡単接続
入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。

技適マーク付きモジュール使用
相互承認(MRA)による工事設計認証を受けたBluetoothモジュールを使用していますので、日本国内でも使用することができます。

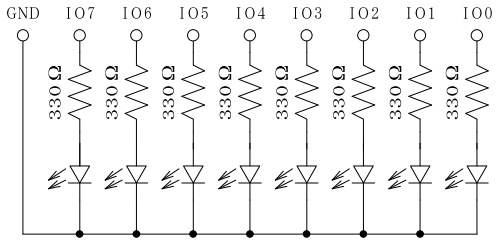

応用例 LEDの点灯
下記のように接続することによりUSBからLEDの点灯制御を行うことができます。15mA程度の消費電流のLEDでしたら、外部電源がなくても点灯させることができます。
USBGPIO8によるLED点灯回路



ダウンロード
User Manual (pdf)


サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey


対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8(8.1) 32bit/64bit
Windows 10 32bit/64bit

仕様
電源 DC5V 外径5.5mm、内径2.1mm (中心+極)のDCジャックで接続
 商品にACアダプター等の電源は付属しておりません。別途ご用意ください。
 当店のAD0510 ACアダプター 5V 1Aを利用されると便利です。
消費電流 95mA
デジタル出力最大電流 シンク、ソースとも20mA
Bluetooth仕様
Class2
通信可能距離 10m
周波数 2,402 ~ 2,480 MHz
通信インターフェイス SPP、HCI
SPPデータレート 240kbps(スレーブ)、300kbps(マスター)
