ブートローダー

---

USB-ISSは、ブートローダーが内蔵されています。よって、新しいファームウェアがリリースされた場合、ユーザー自身で更新することができます。ブートローダーは、Microchipアプリケーションライブラリーの一つとして、Microchip社より提供されています。下記よりダウンロードしてください。
Microchip ブートローダー　ダウンロード

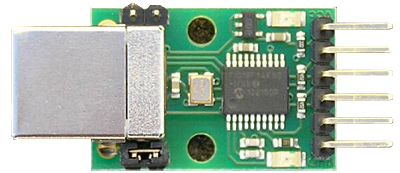

下の写真のようにUSB-ISSのブートローダージャンパーピンにショートピン（外部回路を外して、一時的に付属の5V/3.3V切り替えショートピンを使うとよい）を差し込んで、USBを接続します。
USB-ISS-SVは、この端子が下面に出ていますので、何らかの方法で短絡してください。
すると、赤いLEDが点灯し、ブートローダーモードであることを示されます。

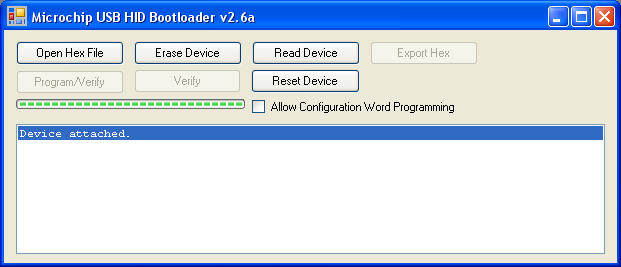

ブートローダープログラムを起動すると、下記のようなウィンドウが表示されます。



Device attached. が表示されない場合、ショートピンが差し込まれているか、USBがきちんと接続されているかを確認してください。
下記のリストより必要なバージョンのファームウェアをダウンロードしてください。

USB-ISS FirmwareVersion 2	2010年10月	最初にリリースされたバージョンです（バージョン１は内部テストのみ）。
USB-ISS FirmwareVersion 3	2010年12月	通信をしている間、LEDをとても短く点滅するようにしました。43msの 点滅でよく見えるようになりました。 I2Cモードで何も接続されてないとき、ランダムな返信があるのを修正 しました。もとのUSB-I2Cと同じように0xFFを返します。
USB-ISS FirmwareVersion 4	2012年4月	PIC18F14K50の正誤表 Doc-F #2の回避策を追加しました。 それは、SPIで低い周波数のSCKを使うとクラッシュする不具合がありました。
USB-ISS FirmwareVersion 5	2013年4月	I2Cデバイスの存在を確認するためのI2C_TESTコマンドを追加しました。

"Open Hex File"をクリックして、新しいバージョンのファームウェアをロードしてください。

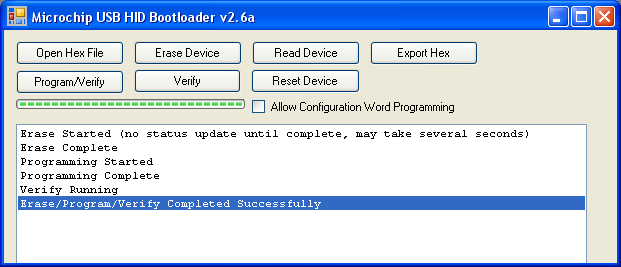

それから、"Program/Verify"をクリックすると、下記のようになります。


これで、新しいバージョンになりました。
USB-ISSのブートローダーショートピンを外して、"Reset Device"をクリックすると、新しいファームウェアが起動します。緑のLEDが点灯し、通常動作であることを示します。
