Banana Pi等、シングルボードコンピューターのシリアルコンソールに便利なUSB・UART変換器です。
QIコネクターが付いていますので、ピンヘッダーに挿して使用することができます。
FTDIのFT232RLを使用していますので、9600bps、115.2kbpsはもちろん、1.5Mbps、2Mbps、3Mbpsといった高速にも対応しています。
信号出力電圧は、3.3Vですが、トレラント入力ですので、RX等の入力は5Vでも使用できます。
Windows11、Windows10、Mac OS、Linuxに対応
多くのOSに対応しているFTDI製チップを使用しているため、Windows11、Windows10、Windows8.1、Windows7、WindowsXPはもちろん、Mac OS、Linuxにも対応しています。

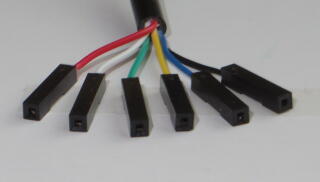

独立ピンソケット
各ピンが1本ずつの独立したピンソケットになっていますので、いろいろな配列のUARTのピンヘッダに差し込んでして使うことができます。
トレラント入力
基本的に入出力は、LVTTLの3.3Vですが、トレラント入力なので、5Vの信号も受けることできます。
相手機器が5V入力の場合もHレベルのしきい値が2Vくらいであることが多いため、通信が行えます。ただし、機器によっては対応してない場合もあります。

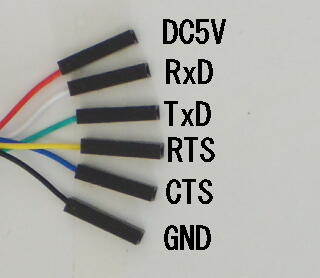

ピンアサイン
赤 DC5V (USB電源をそのまま出力)
白 RxD (受信、入力)
緑 TxD (送信、出力)
黄 RTS (送信要求、出力)
青 CTS (送信可、入力)
黒 GND
上記は本品から見た信号方向です。他機器との通信にはクロス接続になるよう、本品のTxDを相手機器のRxD、本品のRxDを相手機器のTxDに接続します。
シングルボードコンピューター Banana Piの場合、Banana PiのUART端子、TXに白、RXに緑、GNDに黒をそれぞれ接続します。
仕様
ケーブル長さ 90cm
信号電圧 LVTTLレベル 3.3V
ドライバーダウンロード
下記のFTDIのサイトからドライバーをダウンロードしてください。
https://ftdichip.com/drivers/vcp-drivers/
Windowsの場合、Windows欄の右の方、setup executable をクリックして、実行形式をダウンロードして実行すると、簡単にインストールできます。
