マイクロコントローラーでの制御に便利

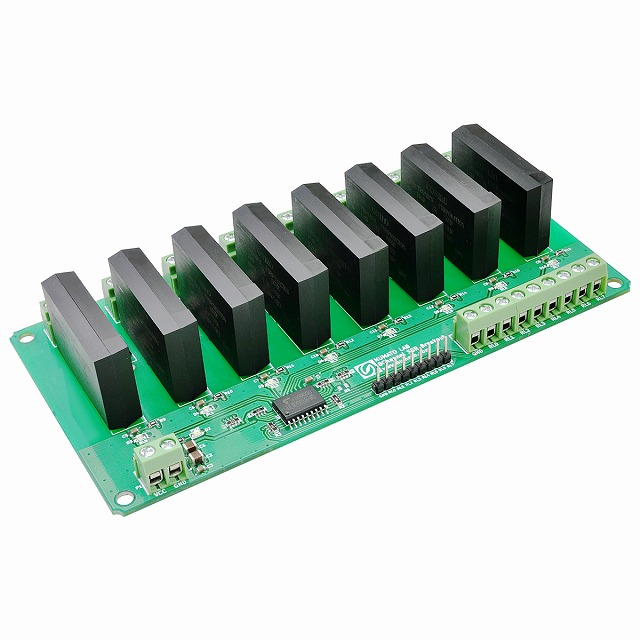

TTLレベル信号入力のソリッドステートリレー(SSR)ボード
NumatoLab社のリレーボード。
TTLレベルの信号入力で8個のSSRをON、OFF制御することができます。
Arduino、Raspberry Pi、PIC、AVR等のマイクロコントローラーでのリレー制御に便利です。
交流用です。
トランジスターアレイULN2803で駆動
トランジスターアレイULN2803でリレーをON・OFF制御します。
動作表示LED付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。
USBGPIO8に接続可能
当店販売のUSBGPIO8、USBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、8個のリレーを制御することができます。
仕様
電源 リレー駆動用にDC5~12Vの電源が必要
DC5~12V 0.5A以上の電源をご用意ください。
端子台で接続
当店のACアダプター、およびDCジャックアタプターを使用すると便利です。
リレー仕様
開閉最大電流 交流100V 3A
a接点1点
リレー個数 8個
マニュアル(英語)
日本語マニュアルは用意しておりません。
