RS232C、RS485、CANも直接接続・解析が可能

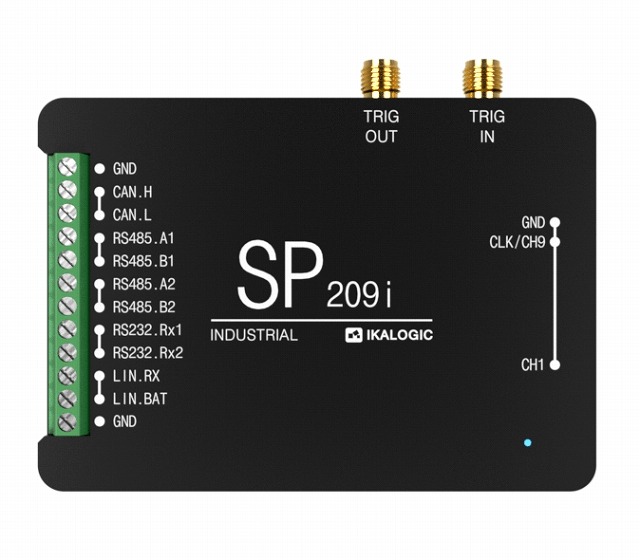

９チャネル 200MHz ロジックアナライザー
フランスIKALogic社のパソコンのUSBにつないで使用するロジックアナライザー。
9チャネル入力、最高サンプリングレート200MHz。
UART、 SPI、 CAN、 LIN、 I2C、 1-Wireなどのプロトコルの信号を解析し、データを表示することもできます。
9ch最高サンプリングレート 200MHz
9チャネル全部使用しても最高サンプリングレートの200MSPS(メガサンプル毎秒）でサンプリングすることができます。他製品にありがちな１チャネルのときのみ、最高サンプリングレートでサンプリングが可能というわけではありません。
チャネル数 ９ｃｈ
８ビットのデータバス、および制御線１ビットの解析に威力を発揮する９チャネルの入力です。もちろん、８ビットのデータバス＋制御線という使い分けに限らず、自由な使い方ができます。
記録時間最長1000秒
毎秒100メガサンプルのサンプリングレートながら、連続で最長1000秒記録することができます。
しかも、これはソフトウェアによる制限であり、将来、もっと長くできる可能性もあります。
対応ロジック電圧 1.2V, 1.5V, 1.8V, 2.8V, 3.3～5V
ロジック電圧は、3.3V、5Vだけでなく、1.2V、1.5Vといった低電圧にも対応しています。入力可能な電圧は、これらの電圧の範囲でなく、±35Vになっていますので、多様な使い方ができます。
スレシホールド（しきい値）電圧は、９チャネルの信号を２グループに分けて、それぞれ別の設定を行うことができます。
多彩なトリガー
トリガー（記録開始点）は、立ち上がり、立下り、ロジックレベル、パルス幅を選択することができます。複数のチャネルの信号の変化の組み合わせ（トリガーシーケンス）をトリガーとして設定することができます。よって、本品自体の記録時間は、1000秒だけですが、捕らえたい事象が起きるまで、記録開始を保留することができます。

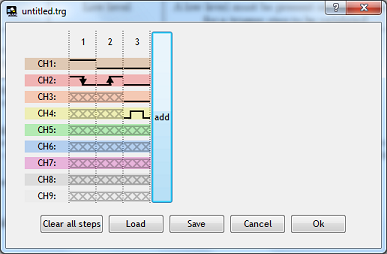

トリガーシーケンス設定ウィンドウ
高品質のフックプローブ
IKA Logicは、エレクトロニクスエンジニアなのでデバッグ時のプローブの重要性を心得ています。よって、高品質・高精度・高信頼性のアメリカE-Z-HOOKのプローブを使用しています。10色のプローブでソフト上のグラフもプローブと同じ色で表示されますので識別しやすくなっています。また、チャネル番号が抵抗のカラーコードに対応していますので、抵抗のカラーコードを覚えている人なら、色を見ただけでチャネル番号がわかります。
シリアル通信プロトコルデコーダー
各種シリアル通信プロトコルのデコード機能があり、流れるデータをわかりやすく表示します。将来、他のプロトコルにも対応予定。また、ユーザー自身で任意のプロトコルデコーダーを作成することもできます。
対応プロトコル
- 1-Wire
- CAN
- I2C
- I2S
- LCD 4bit (キャラクターLCD日立HD44780 データバス)
- LIN 1.x, 2.x
- Manchester
- NMEA 0183
- Oregon Scientific
- Parallel Bus 8ビット（1バイト）+クロック バス
- SPI
- UART (RS232C, RS485, RS422)
定格入力電圧±35V、絶対入力電圧±50V
定格入力電圧±35V、絶対入力電圧±50Vとなっているため、RS232C、RS485、LINなどの通信バスに直接接続することができます。
RS232C、RS485、CANを直接入力可能
RS232Cは、規格上最大±25Vになっているため、0～5V入力のみのロジックアナライザーでは、直接接続することができません。しかし、本品では、定格入力電圧±35Vなので直接接続することができます。
また、RS485は、-7～+12V、なおかつ差動入力となっていますので、これも0～5V入力のみのロジックアナライザーでは、直接接続することができません。本品では、差動入力にも対応していますので、RS485、CANなどの信号を直接接続することができ、別途レベルコンバーター、レシーバーを用意しなくても信号を解析することができます。
UARTのプロトコルデコーダー機能がありますので、サンプリングしたデータをキャラクター（文字）として見ることができます。
RS232C・RS422・RS485ラインモニター
前述のとおり、RS232C・RS485を直接接続でき、UART(RS232C、RS485)のプロトコルデコーダー機能がありますので、RS232C・RS422・RS485ラインモニターとして使用することができます。RS232Cは、5点モニターできますので、TxD(SD)・RxD(RD)に加え、RTS(RS)・CTS（CS） の信号も双方向でモニターすることができます。単に送受信データのキャラクターが表示されるだけではなく、実際の波形も表示されるため、送受信のタイミング、RTSのONタイミングを見ることができ、デバッグに重宝します。
また、差動信号は、2点モニターできますので、RS422の4線式、全二重通信でもTxDとRxDの両方を同時にモニターできます。TxD+、TxD-、RxD+、RxD-のそれぞれを1チャネルずつ接続します。
当然ながら、1点のみ（入力は2チャネル）を使用し、半二重通信のRS485モニターとしても使用できます。

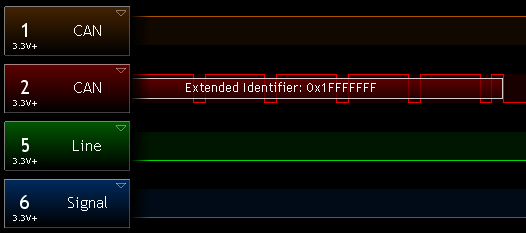

CANバス通信モニター
前述のとおり、差動信号のCAN信号も直接接続でき、CANのプロトコルデコーダー機能がありますので、CAN通信モニターとしても使用することができます。車載機器の通信として、CAN通信と共によく使われるLINモニターも併用することができます。
PLCデータロガーとして使用可能
FA機械制御によく使われるDC24Vも直接接続できます。よって、PLC（プログラマブル・ロジック・コントローラー、シーケンサ）の入出力信号をモニター、記録することができます。
装置間のハンドシェイク、ステッピングモーター、サーボモーター等のモータードライバーとのインターフェイス等のモニターに使うことができます。特に異なるベンダーの装置間のインターフェイスハンドシェイクにおいて、どちらの不具合かの証明に有用です。
ただし、本品のスレッシホールド（しきい値）に24Vはありません。PLCの入力ユニットの多くは、5V以下でL、14.4V以上でHと判断されます。一方、出力ユニットの残留電圧は、1.5V、近接センサー等のON時の残留電圧は2Vですので、ON時には十分5Vを下回ります。
よって、スレシホールドは5Vで使用することができます。
多彩な信号解析
ロジックアナライザーでサンプリングした波形のパルス幅（時間）、デューティー比、周波数等、多彩な解析を行うことができます。
波形の印刷
取り込んだ波形を印刷することができます。また、画像をクリップボードにコピーすることもできます。
波形をCSVファイルに出力
ロジックアナライザーで取り込んだ波形をCSVファイルに出力することもできます。
ロジック信号のCSVファイル出力例
下記のように信号が変化した時間（記録開始からの経過時間）が記録されます。

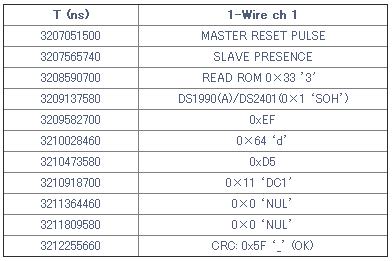

また、プロトコルデコーダーでデコードした文字をCSVファイルに出力することも可能です。
PCの性能に依存しないサンプリング
サンプリングは、本器内蔵の水晶発振子のクロックに基づいて行われますので、PCの性能に依存せずに正確な測定ができます。

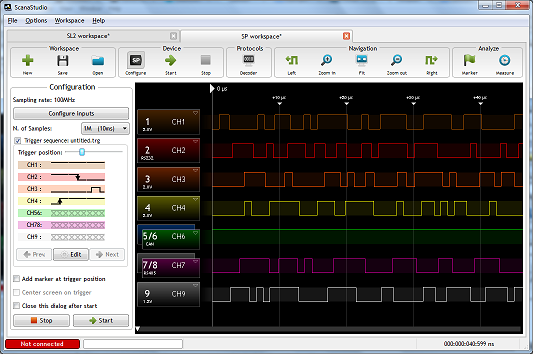

専用ソフト ScanaStudio V2
専用ソフトは、下記よりダウンロードすることができます。
ScanStudio V2 ダウンロード
Linux Ubuntuにも対応
専用ソフトは、Linux Ubuntu（32bit、64bit）版も用意されています。上記サイトよりダウンロードしてください。
商品にマニュアルは付属しておりません。下記よりダウンロードしてください。
マニュアル（英語）
日本語マニュアルは用意しておりません。
専用ソフト ScanaStudio2の説明(当店作成)
仕様
最高サンプリングレート 200MSPS (メガサンプル／秒)
入力点数 合計９点
RS232C信号入力 ５点
LIN信号入力 ５点
差動信号(RS485、CANなど）入力 ２点
対応ロジック電圧 1.2V, 1.5V, 1.8V, 2.8V, 3.3～5V
定格入力電圧 ±24V
絶対入力電圧 ±50V
入力インピーダンス 100kΩ 5pF
電源 USBバスパワーを使用
USB 2.0、接続 USBマイクロコネクター
USBケーブル付属
プローブ（10色） 線長 22.5cm 付属
本体寸法 55.9mm × 84.9mm × 13.1mm
本体重量 90g
