低価格・高機能　パルス出力も可能なロジックアナライザー

フランスIKALogic社のパソコンのUSBにつないで使用するロジックアナライザー。 4チャネル入力、最高サンプリングレート20MHz。
シグナルジェネレーターの機能もあり、ロジックアナライザーで取り込んだ波形を出力することもできます。
UART、 SPI、 CAN、 LIN、 I2C、 1-Wireなどのプロトコルの信号を解析し、データを表示することもできます。

この商品は、生産中止になりました。後継品は、下記の商品です。
ScanaQuad SQ25 ロジックアナライザ―

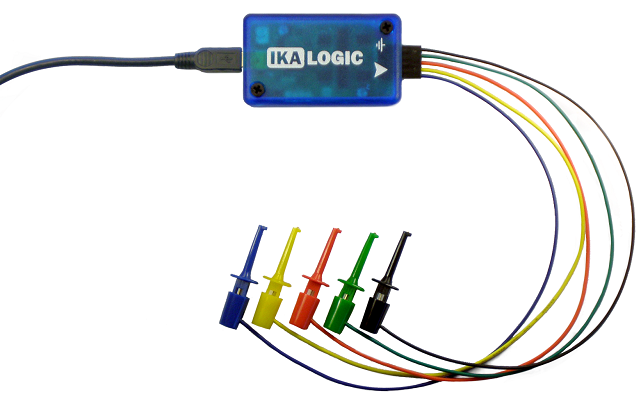

拡大表示	SCANALOGIC-2 USB接続ロジックアナライザー・シグナルジェネレーター　低価格ながら高機能 販売期間: 価格: 8,591円 (本体 7,810円、税 781円) 購入数: 個 入荷連絡を希望

最高サンプリングレート 20MHz、メモリー256kサンプル/ch

チャネル数 ４ｃｈ
入力（ロジックアナライザー）・出力（シグナルジェネレーター）チャネルが合計４チャネルありますので、複数の信号を同時にモニターすることができます。
使用可能な組み合わせ
　入力４チャネル
　出力４チャネル
　入力２チャネル・出力２チャネル

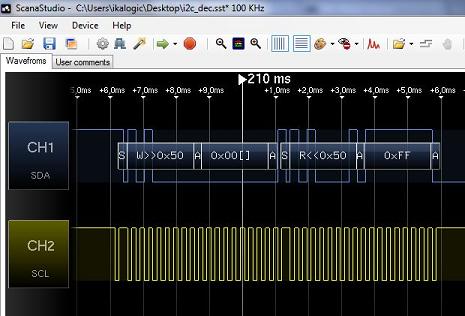

シリアル通信プロトコルデコーダー
ロジックアナライザーには、SPI、 I2C、 1-WIRE、 UART、 CAN、 LINのシリアル通信プロトコルのデコード機能があり、流れるデータをわかりやすく表示します。将来、他のプロトコルにも対応予定。

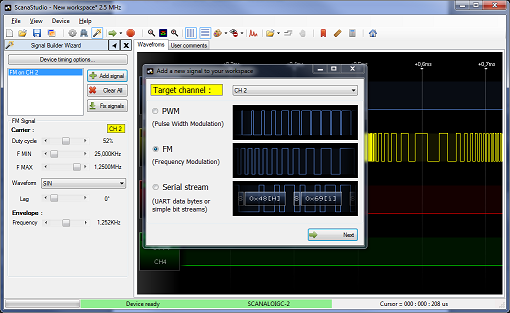

シグナルジェネレーター機能
波形観測だけではなく、方形波信号を出力することもできます。
モーター制御、RGB LED等のデバイスを制御するためのPWM（パルス幅変調）信号を生成することができます。
スピーカーのテスト、超音波検出システムのテストに便利なFM（​​周波数変調）信号を生成することができます。
わかりやすい構文でパルスシーケンスを生成することができます。
UART（シリアル通信）によるキャラクターの出力も可能です。
波形観測だけではないので、機器のテスト・デバッグに大変便利です。
ただし、出力は、最高周波数10MHzです。

プレイバック（再生）機能
ロジックアナライザーで取り込んだ波形を出力することもできます。
測定対象の動作異常時の波形を記録し、それを出力することでデバッグに使用することができ便利です。
取り込んだ波形を編集して出力することもできます。

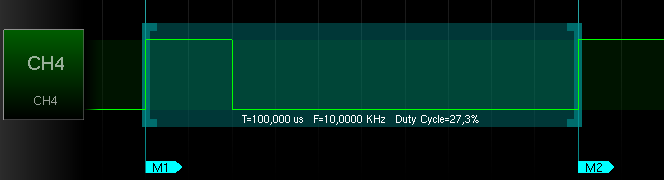

多彩な信号解析
ロジックアナライザーでサンプリングした波形のパルス幅（時間）、デューティー比等、多彩な解析を行うことができます。

波形をCSVファイルに出力
ロジックアナライザーで取り込んだ波形をCSVファイルに出力することもできます。
独自のプロトコルデータを表計算ソフト等で解析することができます。

別途デバイスドライバーが不要
本器は、USBで接続するキーボード、マウス等と同じHID（ヒューマン・インタフェース・デバイス）として作動しますので、別途デバイスドライバーをインストールする必要はありません。

PCの性能に依存しないサンプリング
サンプリングは、本器内蔵の水晶発振子のクロックに基づいて行われますので、PCの性能に依存せずに正確な測定ができます。

専用ソフト ScanaStudio
専用ソフト ScanaStudioは、フリーソフトです。
ScanStudio ダウンロード

新バージョン ScanaStudio V2 リリース
新バージョンの専用ソフト ScanaStudio V2が リリースされました。
主な変更点
Linux Ubuntu対応版が出ました。
任意のプロトコルデコーダーを追加して使用できます。プロトコルは随時追加されます。また、自分で任意のプロトコルのデコーダーを追加することもできます。
対応プロトコル

• 1-Wire
• CAN
• I2C
• I2S
• LCD 4bit (キャラクターLCD日立HD44780 データバス)
• LIN 1.x, 2.x
• Manchester
• NMEA 0183
• Oregon Scientific
• Parallel Bus 8ビット（1バイト）+クロック バス
• SPI
• UART

商品にマニュアルは付属しておりません。下記よりダウンロードしてください。
マニュアル（英語）
日本語マニュアルは用意しておりません。

SCANALOGIC-2 紹介映像

字幕ボタンをクリックして、「字幕を翻訳」を選択すると、日本語訳の字幕を見ることができます。

仕様
最高サンプリングレート 20MSPS (メガサンプル／秒)
サンプリングメモリー　256K サンプル／チャネル
入力・出力点数　合計４点
対応ロジック電圧　2.8V、 3V、 3.3V、 3.6V、 5V
入力可能電圧範囲 -0.7V ～ 5.5V
出力電圧　0V ～ 3.6V
対応可能構成　入力4ch、出力4ch、入力2ch+出力2ch

電源　USBバスパワーを使用

USB 1.1、2.0対応

USB ミニコネクター
USBケーブル付属
