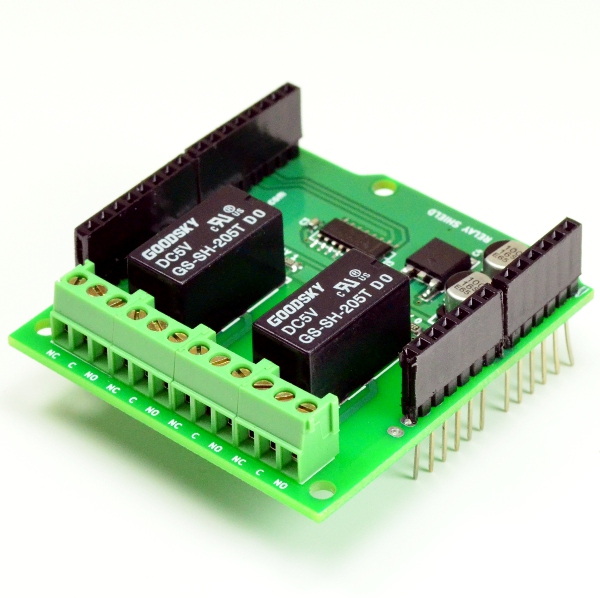

Arduino用 リレーシールド 2ch

Arduinoにリレーを簡単接続
c接点2極のリレーを2個制御可能


Numato LabのArduino用シールド。ArduinoのデジタルI/Oで2個のリレーを制御することができます。リレー駆動のための電源を別途用意する必要はありません。

Arduino用 リレーシールド 2ch

価格:

2,096円 (本体 1,905円、税 191円)

購入数:
この商品について問い合わせる
友達にメールですすめる

2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。

デジタルI/Oで2個のリレーを制御
ArduinoのデジタルI/O 2点でリレーの制御を行うことができます。D2、D3に割り付けられており、単なるデジタル信号のON,OFFだけですので、プログラムは簡単です。

c接点2極のリレー搭載
c接点2極(2極双投)のリレーですので、モーターの正逆転制御など、多彩な使い方ができます。

別途電源不要
Arduinoから供給される電源でリレーも駆動するため、別途電源を用意する必要がありません。

Arduino Uno、 Arduino Mega に対応
Arduino Uno、 Arduino Megaおよびそれらの互換品で使用することができます。
シールドですので、Arduinoのソケットに差し込むだけで接続が完了します。

サンプルコードを用意
Arduinoのサンプルコードが用意されていますので、それをもとに簡単に使用することができます。
サンプルコード

リレー仕様
コイル電圧 DC5V
コイル消費電力(1個あたり) 360 mW
接点材質 AgCdO
接点容量 1A/120V AC
2A/24V DC
スイッチング可能最大電圧 DC24V/AC120V
スイッチング可能最大電流 2 A
スイッチング可能最大電力 50VA, 30W
コイル抵抗 100 mΩ
電気的寿命 100,000 回
機械的寿命 10,000,000回
定格絶縁抵抗 100 MΩ
最大ON切り替え反応時間 8 ms
最大OFF切り替え反応時間 4 ms

マニュアル(英語)
日本語マニュアルは用意しておりません。

サンプルコード
