マイクロコントローラーでの制御に便利
TTLレベル信号入力のリレーボード 電源DC24Vタイプ

NumatoLab社のリレーボード。
TTLレベルの信号入力で8個のリレーをON、OFF制御することができます。
Arduino、PIC、AVR、Raspberry Pi等のマイクロコントローラーでのリレー制御に便利です。

本品は、受注後取り寄せますので、納期が2～3週間かかります。

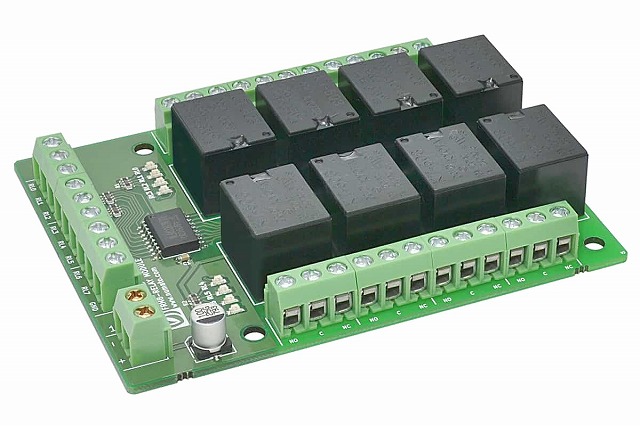

拡大表示	FRM8 TTLレベル入力制御　8chリレーボード 電源DC24V 販売期間: メーカー: Numato Lab 型番: RL40004-24 価格: 6,380円 (本体 5,800円、税 580円) 購入数: 個 この商品について問い合わせる

トランジスターアレイULN2803で駆動
オープンコレクタ―のトランジスターアレイULN2803でリレーをＯＮ・ＯＦＦ制御します。
本品の電源電圧は12Vではなく、24Vです。

動作表示ＬＥＤ付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。

USBGPIO8に接続可能
当店販売のUSBGPIO8、USBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、8個のリレーを制御することができます。

仕様
電源　 リレー駆動用にDC24Vの電源が必要
　DC24V 0.5A以上の電源をご用意ください。
　端子台で接続
DCジャックアタプターを使用すると便利です。

ボード許容最大電流　2A

リレー仕様
接点最大電流　直流24V 10A, 交流125V 10A
　ただし基板パターンの制限によりボードの最大電流は ２Ａです。
　c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数　8個

寸法図（当店実測値）

リレー高さ 15mm
基板厚さ 1.7mm
基板裏部品足（はんだ付け）長さ 2.5mm
