マイクロコントローラーでの制御に便利
TTLレベル信号入力のリレーボード
電源 DC24V仕様

NumatoLab社のリレーボード。
TTLレベルの信号入力で16個のリレーをON、OFF制御することができます。
Arduino、Raspberry Pi、PIC、AVR等のマイクロコントローラーでのリレー制御に便利です。

この商品は、受注後取り寄せますので、納期が2～3週間かかります。

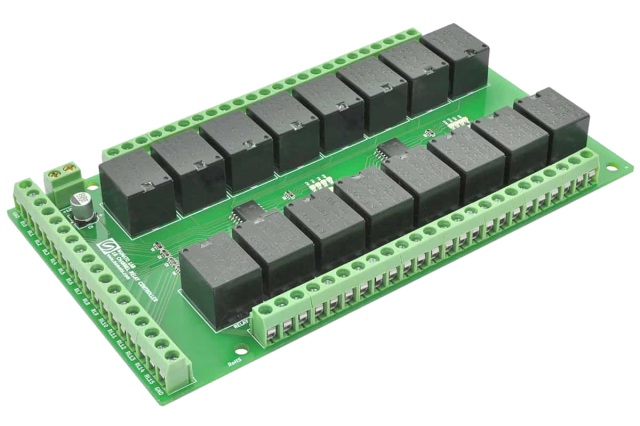

拡大表示	FRM16 TTLレベル入力制御　16chリレーボード 電源DC24V 販売期間: メーカー: Numato Lab 型番: RL40003-24 価格: 8,250円 (本体 7,500円、税 750円) 購入数: 個

トランジスターアレイULN2803で駆動
トランジスターアレイULN2803でリレーをＯＮ・ＯＦＦ制御します。

動作表示ＬＥＤ付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。

USBGPIO16に接続可能
当店販売のUSBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、16個のリレーを制御することができます。

仕様
電源　 リレー駆動用にDC24Vの電源が必要
　DC24V 1A以上の電源をご用意ください。
　端子台で接続

ボード許容最大電流　1A

リレー仕様
接点最大電流　直流24V 10A, 交流125V 10A
　ただし基板パターンの制限によりボードの最大電流は １Ａです。
　c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数　16個

外形図



端子台配列
