Analog Discovery 2 Pro Bundle USB 2ch オシロスコープ プローブ付きセット

DegilentのUSB接続測定器。オシロスコープ、ロジックアナライザー、ファンクションジェネレーター、ネットワークアナライザー、プロトコルアナライザー、電圧計、直流定電圧電源等多彩な使い方ができます。
専用アプリケーションのほか、ユーザー作成のアプレーション、LabVIEWからも使用することができます。

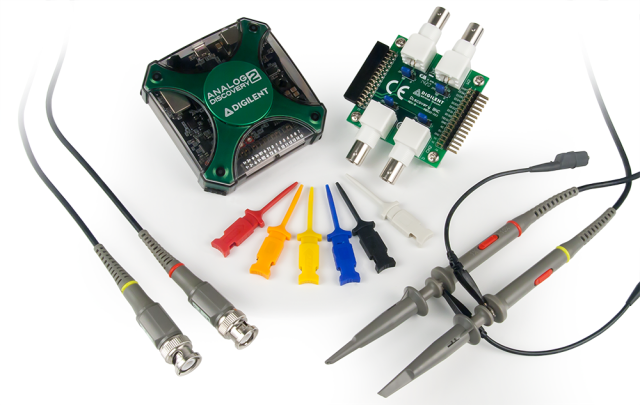

Analog Discovery 2 にオシロスコープ用プローブ、ロジックアナライザー用プローブ、BNCコネクターアダプターが付属されたセットです。
この商品は、受注後取り寄せますので、納期が2週間ほどかかります。

新型コロナウイルスの影響により、販売元で部品の入手が困難で製造できないとの連絡が入っているため、当面の間、販売を中止します。

Analog Discovery 2 Pro Bundle USB 2ch オシロスコープ プローブ付きセット

価格:

40,700円 (本体 37,000円、税 3,700円)

購入数:
この商品について問い合わせる

オシロスコープ(アナログ入力)


チャンネル:2
チャネルタイプ:差動
解像度:14ビット
絶対分解能(スケール≤0.5V/ div):0.32mV
絶対解像度(scale≥1V/ div):3.58mV
精度(scale≤0.5V/ div、VinCM = 0V):±10mV±0.5%
精度(scale≥1V/ div、VinCM = 0V):±100mV±0.5%
CMMR(標準):±0.5%
サンプルレート(リアルタイム):100 MS / s
入力インピーダンス:1MΩ|| 24pF
スコープスケール:500uVから5V/div
ディスカバリーBNCアダプタを使用した場合のアナログ帯域幅
 30MHz@3dB、10MHz@0.5dB、5MHz@0.1dB
フライワイヤを含むアナログ帯域幅:9MHz@3dB、2.9MHz@0.5dB、0.8 MHz@0.1dB
入力範囲:±25V(差動入力±50V)
入力保護:±50V
バッファサイズ/チャネル:最大16kサンプル
トリガー:エッジ、パルス、遷移、ヒステリシスなど
Logic Analyzer、Waveform Generator、Pattern Generator、または外部トリガーを使用したクロストリガー
サンプリングモード:平均、間引き、最小/最大
混合信号の視覚化(アナログ信号とデジタル信号は同じビューペインを共有)
リアルタイムビュー:FFT、XYプロット、ヒストグラム、その他
キャプチャしたデータファイルは標準形式でエクスポート可能
測定構成の保存、エクスポート、インポート可能

ファンクションジェネレーター(任意波形発生器)

チャネル:2
チャンネルタイプ:シングルエンド
解像度:14ビット
絶対分解能(振幅≤1V):166µV
絶対解像度(アンプルタイド> 1V):665µV
精度-標準(| Vout |≤1V):±10mV±0.5%
精度-標準(| Vout |> 1V):±25mV±0.5%
サンプルレート(リアルタイム):100 MS / s
AC振幅(最大):±5 V
DCオフセット(最大):±5 V
Discovery BNCアダプターを使用したアナログ帯域幅:12MHz@3dB、4MHz@0.5dB、1MHz@0.1dB
フライワイヤを含むアナログ帯域幅:9MHz@3dB、2.9MHz@0.5dB、0.8MHz@0.1dB
スルーレート(10Vステップ):400V / µs
バッファサイズ/チャネル:最大16kサンプル
標準波形:正弦波、三角波、ノコギリ波など
高度な波形:スイープ、AM、FM
ユーザー定義任意波形:WaveFormsソフトウェアユーザーインターフェイス内または標準ツール(Excelなど)を使用して定義可能

ロジックアナライザー

デジタル回路(ロジック回路)のH, Lの状態変化を記録する、ロジックアナライザーとしても使用できます。

チャネル:16(共有)
サンプルレート(リアルタイム):100 MS / s
バッファサイズ/チャネル:最大16Kサンプル
入力ロジック:LVCMOS(1.8V / 3.3V、5Vトレラント)
ピン変更、バスパターンなどを含む複数のトリガーオプション
アナログ入力チャンネル、ロジックアナライザー、パターンジェネレーター、または外部トリガー間のクロストリガー
SPI、I2C、UART、パラレルバスのプロトコル解析
標準形式を使用したデータファイルのインポート/エクスポート
デジタルパターンジェネレーター
チャンネル:16(共有)
サンプルレート(リアルタイム):100 MS / s
アルゴリズムパターンジェネレーター(バッファー不使用)
カスタムパターンバッファ/チャネル:最大16Kサンプル
出力ロジック標準:LVCMOS(3.3V、12mA)
標準形式を使用したデータファイルのインポート/エクスポート
信号・バス状態をカスタマイズして視覚化可能

デジタルI / O

チャネル:16(共有)
入力ロジック:LVCMOS(1.8V / 3.3V、5Vトレラント)
出力ロジック標準:LVCMOS(3.3V、12mA)
バーチャルI / Oデバイス(ボタン、スイッチ、ディスプレイ)
カスタマイズされた視覚化オプションが利用可能

直流定電圧電源供給
電圧範囲:0.5V…5Vおよび-0.5V…-5V
Pmax(USB給電):合計500mW
Imax(USB電源):各電源で700mA
Pmax(AUX電源):各電源で2.1W
Imax(AUX電源):各電源で700mA
精度(無負荷):±10mV
出力インピーダンス:50mΩ(標準)

ネットワークアナライザー

コンデンサーと抵抗によるフィルター(CRフィルター)、ローパスフィルター、ハイパスフィルター、バンドバスフィルター等の周波数特性測定等に有用なネットワークアナライザーとしても使用できます。
共有機器:スコープ、AWG
周波数掃引範囲:1Hz~10MHz
周波数ステップ:5~1000
設定可能な入力振幅とオフセット
アナログ入力は各周波数での応答を記録します
利用可能な図:ボード線図、ニコルス線図、ナイキスト線図

電圧計

チャネル(オシロスコープと共有):2
チャネルタイプ:差動
測定:DC、AC、True RMS
解像度:14ビット
精度(スケール≤0.5V/ div):±5mV
精度(スケール≥1V/ div):±50mV
入力インピーダンス:1MΩ|| 24pF
入力範囲:±25V(±50V div)
入力保護:±50V

スペクトラムアナライザー

FFT等によるスペクトラムアナライザーでアナログ波形の周波数成分の分析・表示ができます。

チャネル数(オシロスコープと共有):2
パワースペクトルアルゴリズム:FFT、CZT
周波数範囲モード:センター/スパン、開始/停止
周波数スケール:線形、対数
垂直軸オプション:電圧ピーク、電圧RMS、dBV、およびdBu
ウィンドウ:オプション:長方形、三角形、ハミング、コサインなど
カーソルと自動測定:ノイズフロア、SFDR、SNR、THDなど
標準形式を使用したデータファイルのインポート/エクスポート

NI LabVIEWで利用可能

LabVIEWのデバイスドライバが用意されていますので、LabVIEWで使用することができます。

その他の機能

外部電源入力オプション:5V、2.5A(別売)
高速データ転送のための高速USB2インターフェース
ステレオオーディオジャックで再生される波形ジェネレーター出力
トリガーイン/トリガーアウトにより、複数の機器のリンク可能
機器間のクロストリガー
コンテキストヘルプを含むヘルプ表示
測定とワークスペースは個別に構成可能。構成のエクスポート可能

Digilent SKU 410-321

マニュアル(英語)日本語のマニュアルは用意しておりません。
商品ガイド
スタートガイド
リファレンスマニュアル
