入力の接続
入力は、電圧入力になっていますので、入力端子は、1k〜10kΩの抵抗を介して、5V端子にプルアップ、または、0V端子にプルダウンしてください。

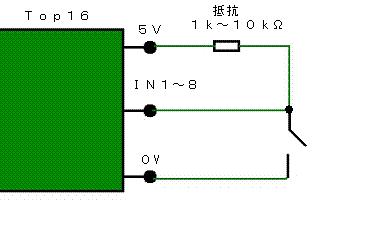

上図では、スイッチOFF時、ハイレベル（論理1)が入力されます。スイッチONでローレベル（論理0)が入力されます。
Top16の5V端子にプルアップする代わりに外部電源の＋にプルアップすることも可能です。その際、外部電源の電圧は３０V以下にしてください。
また、入力にトランジスタ出力センサーを使用する際は、残留電圧（ON時でも出力端子・GND間が0Vにならない）が１V以下のものを選定してください。２線式の近接センサーなど残留電圧が1Vを超えるものもありますので注意が必要です。
