IDの変更のしかた

TOP16には、工場出荷時にボードごとに異なる固有のID（シリアル番号）がボード上のICのEEPROMに書き込まれています。このIDは、書き換えることもできます。複数のセット（PCとTOP16のセット）で使いたいとき、同じプログラム（設定）を使うことができ便利です。


１．WindowsのスタートメニューからTop16DIO → Top16DIOを選択し、起動します。


２．接続させているTOP16の枚数分、IDが表示されます。

ID変更

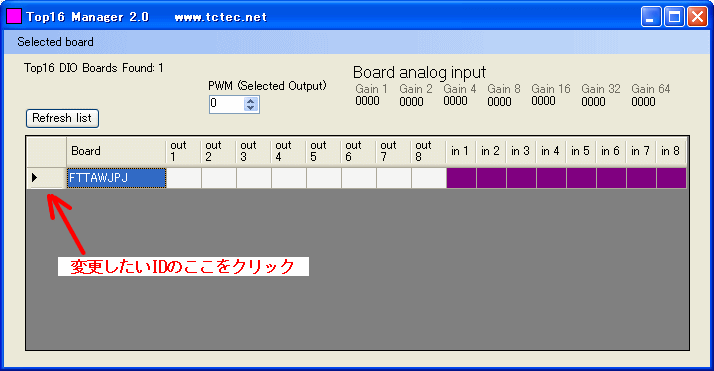

３．変更したいTOP16のIDの左のセルをクリックします。

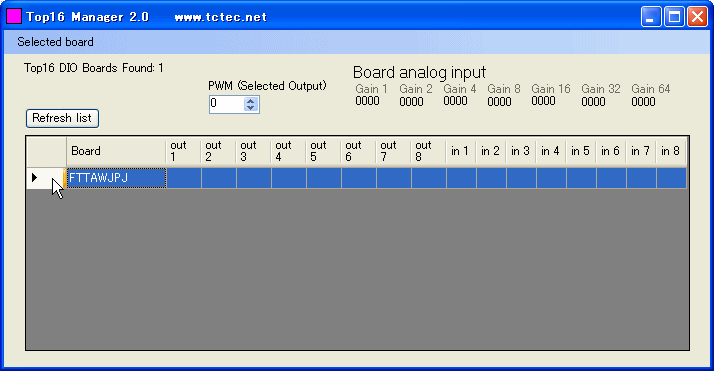

４．選択されたTOP16の行が青く表示されます。

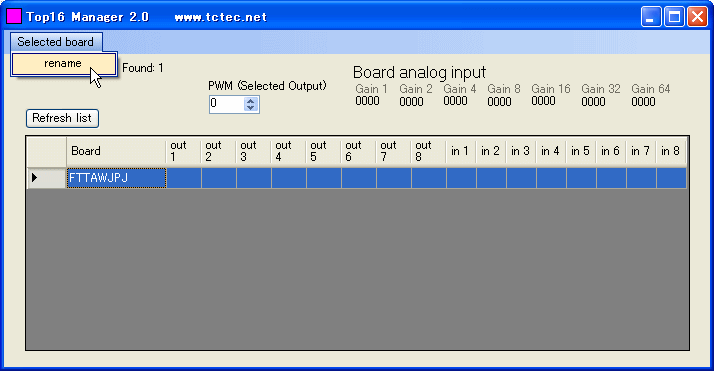

５．上の Seledted Board をクリックし、それで表示された rename をクリックします。

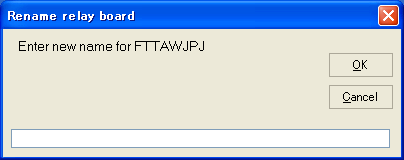

６．新しいIDを入力するためのウィンドウが開きます。

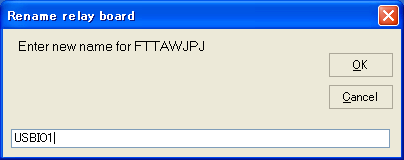

７．新しいIDを入力し、OK をクリックします。




８．IDが書き換えられ、下記のウィンドウが表示されます。この際、USBのドライバーが再設定されます。

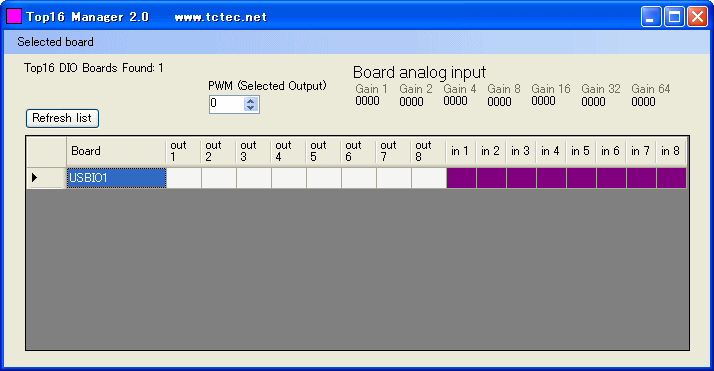

９．OKをクリックすると、もとのウィンドウに戻り、しばらくすると新しいIDが表示されます。
