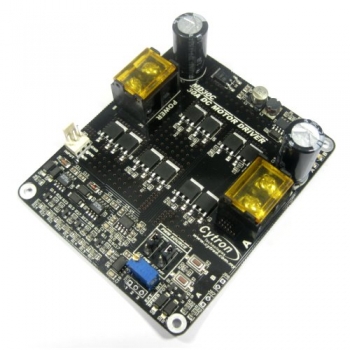

30AまでのDCブラシモーターの制御が可能
DC5V～25V 電流30A(1秒までの瞬間的ピーク80A)までのDCブラシモーター１個の制御が行えます。

PWMによる速度制御
PWM信号を入力することにモーターの速度制御および回転方向制御を行うことができます。20kHzまでのPWMに対応しています。

固定型アンチフェーズ、サインマグニチュードの両方に対応
固定型アンチフェーズ（ロックドアンチフェーズ、locked-antiphase）、サインマグニチュード（sign-magnitude）の両方のPWM方式に対応しております。

固定型アンチフェーズPWMとは、デューティー比50%のPWMでモーター停止、50%未満でモーター正転、50%超でモーターが逆転する制御方式です。

サインマグニチュードPWMとは、PWMの信号と別に回転方向信号を入力することにより、正転・逆転を制御します。

可変抵抗による速度制御
可変抵抗を接続するとPWM信号を入力せずに速度を変更することができます。２点の接点入力により、正転・逆転させることができます。
D/A変換器等のアナログ（電圧）入力による速度制御には対応しておりません。あくまでも可変抵抗の入力だけです。アナログ入力による速度制御を行いたい場合は、SmartDrive40をご使用ください。

半固定抵抗による速度設定
基板上に半固定抵抗もありますので、普段、速度を変更する必要がない場合は、それにより速度を設定し、使用することもできます。２点の接点入力により、正転・逆転させることができます。

ソリッドステート
リレー等の接点を使用しておりませんので、機械的な磨耗・制御の遅れの心配がありません。

ヒートシンク不要の高効率設計
すぐれた高効率設計がされており、ヒートシンクがなくても30Aの大電流を制御することができます。

ロジック用電源不要
基板内部で使用するロジック制御の電源は、モーター用の電源を降圧して使いますので、別途用意する必要はありません。

マニュアル（英語）
日本語マニュアルは用意しておりません。

仕様
モーター電源電圧　DC5～25V
モーター最大電流（連続）　30A、瞬間ピーク（1秒）80A
ロジック用電源 モーター用より供給
ロジック電圧　5Vまたは3.3V
基板寸法 78mm × 94mm
スイッチング素子　NMOS FET
信号入力　2510 3Pナイロンコネクター　（商品にハウジング、コンタクト付属）

ノイズ防止のため、モーターの＋、－に0.01μFのコンデンサーを接続してください。
安全のため、ブレーカー、ヒューズ等を介して、本品に電源を接続してください。
