RS485MASTER USB-RS485絶縁変換器

オーストラリアTCTECのUSB RS485絶縁変換器(RS485 MASTER Isolated USB to RS485 Module)。
USBをRS485 2線式、半二重に変換します。RS485機器の親局(MASTER)に最適です。

RS485MASTER USB-RS485絶縁変換器

メーカー:TCTEC
型番:RS485MASTER
価格:

7,124円 (本体 6,476円、税 648円)

購入数:
この商品について問い合わせる

■ 商品説明

絶縁式のUSB RS485変換器。2500VRMSの高絶縁で通信速度500kbpsまで対応。

■ 商品仕様

製品名RS485MASTER USB-RS485絶縁変換器
型番RS485MASTER
メーカーTCTEC
外寸法 幅60mm × 奥行47mm × 高さ15mm
製品重量21g

2500V RMSの高絶縁
USBとRS485端子との間は、絶縁(アイソレート)されていますので、グランドループの防止、ノイズの低減に有効です。

500kbpsまで対応
通信速度300bps~500kbpsに対応しています。

多くのOSに対応
USBのシリアル変換によく使われているFTDIのICを使用していますので、Windows XP、Windows 7はもちろん、Linux、Mac OSにも対応しています。

対応OS
Windows 7, Windows 7 x64 ,Windows Server 2008
Windows Server 2008 x64
Windows Vista,Windows Vista x64
Windows Server 2003
Windows Server 2003 x64
Windows XP, Windows XP x64
Windows 2000
Windows ME , Windows 98
Linux
Mac OS X, Mac OS 9, Mac OS 8
Windows CE.NET (Version 4.2以降)

ヨーロッパ式端子台で接続簡単
RS485側は、フェニックスコンタクト製のヨーロッパ式端子台になっていますので、はんだ付け、圧着端子が不要で簡単に接続できます。

USBバスパワーで作動
別途ACアダプター等が不要です(子局に関しては別途)。

通信表示LED内蔵
RS485の通信が行われるごとにLED(D2、緑)が点滅しますので、通信状態確認の目安になります。

終端抵抗内蔵
120Ωの終端抵抗が内蔵されていますので、本器側の終端抵抗を別途用意する必要がありません(子局側は別途)。

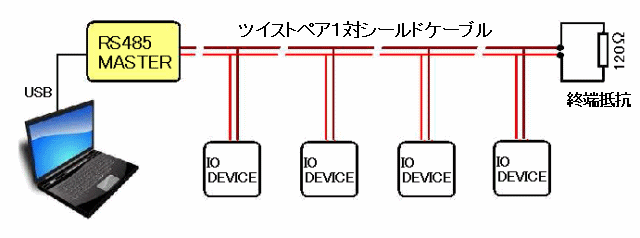

RS485接続図


ダウンロード
User Manual (pdf)
ドライバーは、FTDIのサイトよりVirtual COM port (VCP)ドライバーをダウンロードしてご使用ください。
ドライバー

仕様
絶縁電圧 直流2500VRMS 1分間
消費電流 200mA
電源 USBバスパワー
作動温度 -30~70℃
寸法 47 mm x 60mm x 15mm
通信速度 300bps~500kbps
最大ノード数 32ノード

M3 長さ25mm プラスチック製六角サポート 4本 付属

RS422の変換器としては使えません。

USBケーブルは付属しておりません。
商品に説明書、CDは添付されておりません。
