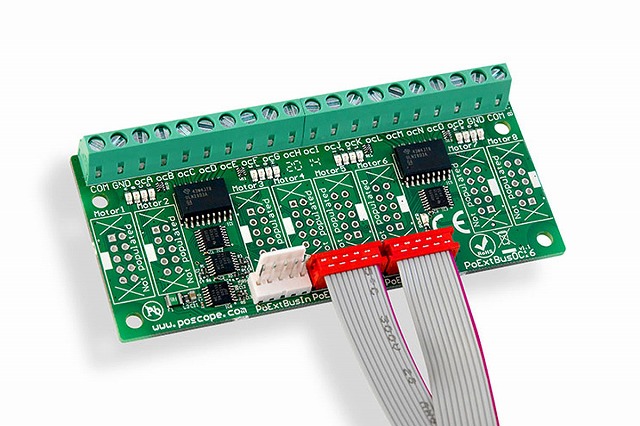

PoKeys57U、および、PoKeys57EのPoExtBusに接続して使うオープンコレクタ出力ボードです。オープンコレクタなので、PoKeysの出力よりも大きい電流を流すことができます。
PoKeys57U、PoKeys57Eに接続することにより、USBまたはEthernet(LAN、インターネット)からランプ、ソレノイド、電磁弁等をON・OFF制御することができます。
Pokeys56U/Eの拡張バスPoExtBusに接続
Pokeys57U、および、Pokeys57Eに備えられている拡張バスPoExtBusに接続して使います。接続するためのケーブルは、本品に付属しています。
直流40V 400mAまで制御可能
直流40V 400mAまで制御可能ですので、高輝度LED、電磁弁、リレー等を制御することができます。
最大5枚まで使用可能
1枚のPokey57U、または、Pokey57Eに対して、リレー出力のPoExtBusREと合わせて、最大5枚まで使用することができます。もちろん、PoExtBusREと混在して、使用できます。
端子台で簡単接続
出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
マニュアルダウンロード(PDF)
日本語マニュアルは用意しておりません。
仕様
電源 本ボードの制御電源は、Pokeysより供給されます
出力最大電流 シンク 直流40V 400mA
