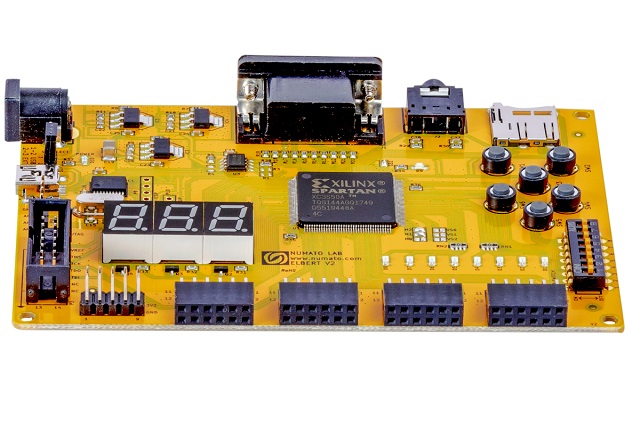

Numato Lab社のFPGAボード。
FPGAは、XilinxのSpartan 3A（XC3S50A）を搭載し、最大68点(一部システムで使用済み）のI/Oを使うことができます。安いながら、LED、7セグメントLED、押しボタンスイッチ、DIPスイッチ、VGA出力、ステレオオーディオ出力も付いているため、多彩な実験を行うことができます。
また、USBインターフェイスが備えられているため、簡単にPCに接続でき、プログラムは書き込み器がなくても書き込むことができます。FPGAの学習、開発に最適です。
この商品は、取り寄せのため納期が約2週間かかります。
■ 商品説明
FPGA XilinxのSpartan 3A（XC3S50A）を搭載し、最大68点(一部システムで使用済み）のI/Oを使うことができます。LED、7セグメントLED、押しボタンスイッチ、DIPスイッチ、VGA出力、ステレオオーディオ出力も付いているため、多彩な実験を行うことができます。また、USBインターフェイスが備えられているため、簡単にPCに接続でき、プログラムは書き込み器がなくても書き込むことができます。FPGAの学習、開発に最適です。
■ 商品仕様
| 製品名 | ELBERT Spartan 3A FPGA 開発ボード |
|---|---|
| 型番 | FPGAX006 |
| メーカー | Numato Lab |
2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。
Xilinx(ザイリンクス） Spartan 3A（XC3S50A）使用
TQG144パッケージのSpartan XC3S50A を使用しています。
ローコストなので、FPGAの入門に最適です。
LED、DIPスイッチ、押しボタンスイッチ搭載
LED 8個、DIPスイッチ8点、押しボタンスイッチ8個が備えられていますので、別途、回路を用意しなくても簡単な動作確認を行うことができます。
３桁の7セグメントLED搭載
ユーザープログラムで使用可能な３桁の7セグメントLEDが付いていますので、数値の確認も簡単にできます。
フラッシュメモリー搭載
16MbitのSPIフラッシュメモリー(M25P16)を搭載しています。
マイクロSDカードスロット搭載
マイクロSDカードスロットを搭載していますので、マイクロSDカードへのアクセスができます。
マイクロSDカードスロット搭載
マイクロSDカードスロットを搭載していますので、マイクロSDカードへのアクセスができます。
VGA出力
VGA出力コネクターを搭載していますので、モニター出力を行うプログラムの開発も行えます。
ステレオオーディオ出力
ステレオオーディオ出力のための3.5mmステレオジャックが付いています。
39点 I/O
ユーザーが自由に使用できるI/Oがコネクターに接続されています。
USBでPCに接続
USBでPCに接続できますので、LPTポート（プリンターポート）がなくても使用でき、LPTポートがないノートPCでも使用することができます。
ダウンロード
USBドライバー
User Constraints File
（UCFファイル）
Configuration Downloader（コンフィギュレーションダウンローダー）
回路図
リンク
Elbert V2 - Spartan 3A FPGA Development Board User Guide
（ユーザーガイド 英語）
