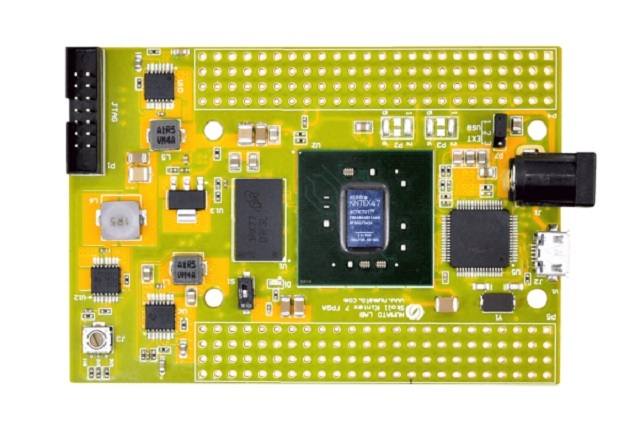

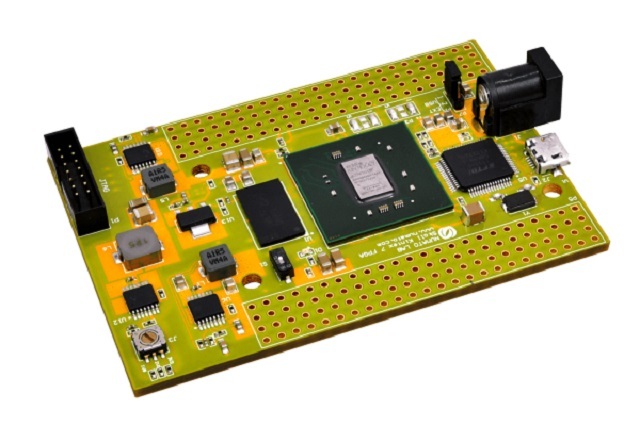

• Skoll Xilinx Kintex-7 FPGAボード DDR SDRAM搭載
  • 価格:67,408円(本体 61,280円、税 6,128円)

商品説明

▼ 商品説明の続きを見る ▼

2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。

Xilinx(ザイリンクス) Spartan-7 XC7S50-1CSGA324使用
高性能なXC7S50-1 を使用しています。最大150点のI/Oを使うことができます。


DDR3 SDRAM搭載 2Gb DDR3 をを搭載しています。


128Mb フラッシュメモリー 128Mb のSPIフラッシュメモリー(M25P16)を搭載しています。


100MHz CMOS発振器


USBインターフェイス付き FTDIのUSBシリアル変換チップが付いてますので、USBでパソコンに接続し、プログラミング等を行うことができます。また、JTAGも付いていますので、ツールでの接続もできます。


DC5Vで動作 ボード上にレギュレーターが備えられているため、USBコネクターまたは、DCジャックで接続したDC5Vの単一電源で動作します。


使用例
FPGAの学習
製品の試作・開発
組込プロセッサの開発およびテスト
信号処理の学習
通信装置の開発
学校や大学の教材



仕様
FPGA:Xilinx Kintex-7 XC7K70T-1FBG484
DDR3:2Gb DDR3(MT41J128M16HA-125K、または、同等品)
フラッシュメモリ:128 MbクアッドビットSPIフラッシュメモリ(N25Q128A13EF840E)
100MHzCMOS発振器
オンボードフラッシュプログラミング用の高速USB2.0インターフェース
(USBマイクロBコネクター)
FT2232HのチャネルAは、SPIフラッシュ/ JTAGプログラミング専用です
チャネルBは、ユーザーのアプリケーションに使用できます
JTAGおよびUSBを介したFPGAのコンフィグレーション(プログラム転送)
ユーザー定義で使用可能な最大IO点数
FPGA 150点
FT2232H 8点


ダウンロード
マニュアル
日本語マニュアルは用意しておりません。
ドライバー
Configuration Downloader(コンフィギュレーションツール)
回路図
