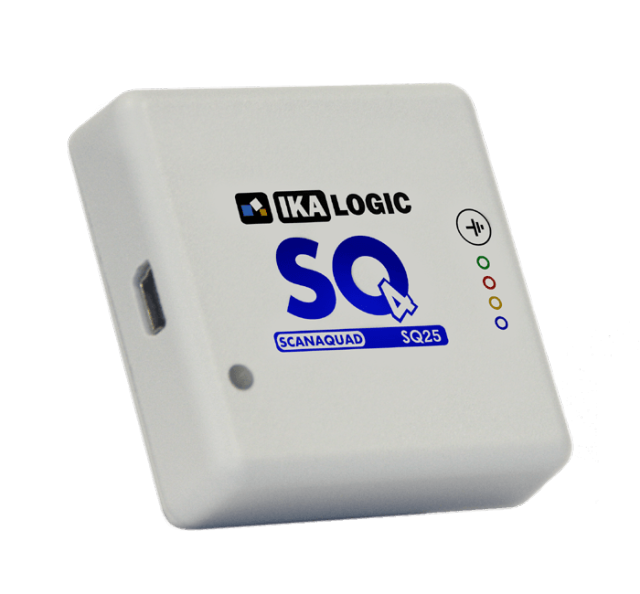

最高サンプリングレート25MHz、メモリー256kサンプル/ch

チャネル数 ４ｃｈ
入力（ロジックアナライザー）・出力（シグナルジェネレーター）チャネルが合計４チャネルありますので、複数の信号を同時にモニターすることができます。
4チャネルとも入力・出力のどちらにも設定して使用することができます。

シリアル通信プロトコルデコーダー
ロジックアナライザーには、SPI、 I2C、 1-WIRE、 UART、 CAN、 LIN等のシリアル通信プロトコルのデコード機能があり、流れるデータをわかりやすく表示します。将来、他のプロトコルにも対応予定。

シグナルジェネレーター機能
波形観測だけではなく、方形波信号を出力することもできます。
モーター制御、RGB LED等のデバイスを制御するためのPWM（パルス幅変調）信号を生成することができます。
スピーカーのテスト、超音波検出システムのテストに便利なFM（​​周波数変調）信号を生成することができます。
わかりやすい構文でパルスシーケンスを生成することができます。
UART（シリアル通信）によるキャラクターの出力も可能です。
波形観測だけではないので、機器のテスト・デバッグに大変便利です。
ただし、出力は、最高周波数6MHzです。

プレイバック（再生）機能
ロジックアナライザーで取り込んだ波形を出力することもできます。
測定対象の動作異常時の波形を記録し、それを出力することでデバッグに使用することができ便利です。
取り込んだ波形を編集して出力することもできます。

多彩な信号解析
ロジックアナライザーでサンプリングした波形のパルス幅（時間）、デューティー比等、多彩な解析を行うことができます。

PCの性能に依存しないサンプリング
サンプリングは、本器内蔵の水晶発振子のクロックに基づいて行われますので、PCの性能に依存せずに正確な測定ができます。

専用ソフト ScanaStudio
専用ソフト ScanaStudioは、フリーソフトです。
任意のプロトコルデコーダーを追加して使用できます。プロトコルは随時追加されます。また、自分で任意のプロトコルのデコーダーを追加することもできます。
対応プロトコル

• 1-Wire
• CAN
• I2C
• I2S
• LCD 4bit (キャラクターLCD日立HD44780 データバス)
• LIN 1.x, 2.x
• Manchester
• NMEA 0183
• Oregon Scientific
• Parallel Bus 8ビット（1バイト）+クロック バス
• SPI
• UART

ScanaStudio (Windows版）ダウンロード
href="https://cdn.ikalogic.com/dist/scanastudio/package/ScanaStudio.tar.bz2">ScanaStudio (Linux Ubuntu版）ダウンロード
href="https://cdn.ikalogic.com/dist/scanastudio/package/ScanaStudio.dmg">ScanaStudio (Mac版）ダウンロード

仕様
最高サンプリングレート 25MSPS (メガサンプル／秒)
サンプリングメモリー　256K サンプル／チャネル
入力・出力点数　合計４点
常時入力可能電圧範囲 0V ～ 5.5V
Hレベル電圧 2V以上 Lレベル電圧 0.8V以下 瞬間的入力可能電圧 ±12V
入力抵抗 100kΩ
入力容量 4pF
出力電圧　0V ～ 3.3V
対応可能構成　入力4ch、出力4ch、入力2ch+出力2ch

電源　USBバスパワーを使用

USB 1.1、2.0対応

USB ミニコネクター
USBケーブル付属

RS485, RS422の差動入力には対応しておりません。
RS485, RS422の差動入力は、上位機種のSQ200をご利用ください。
