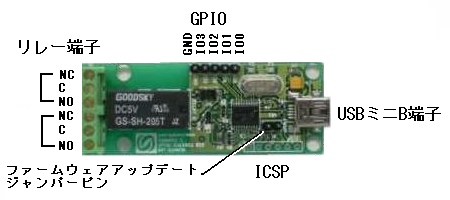

端子




USBミニB端子 USBケーブル(別売)でパソコンへ接続します。

リレー端子 c接点2回路、下記の図のようにリレーOFFでC・NC間、リレーONでC・NO間がそれぞれ通電します。


GPIO TTLレベルのデジタル信号の入出力、アナログ信号の入力を行います。
IO0〜3の4点があります。各ピンともデジタル入出力のどちらの方向でも使用することができます。入力コマンドを送ると入力として、出力コマンドを送ると出力として動作します。

ファームウェアアップデートジャンパーピン
 本器のファームウェアをアップデートする際、ショートしてからパソコンに接続します。


ICSP 本器のCPU(PIC)のプログラムをユーザーで書き換えることができます。書き換え方、プログラムについては、エレファインではお答えできません。
