応用例 LED点灯

---

１．USBGPIO8は、シンク・ソースとも20mAまで流すことができますので、20mA以下で点灯するLEDならば直接駆動することができます。

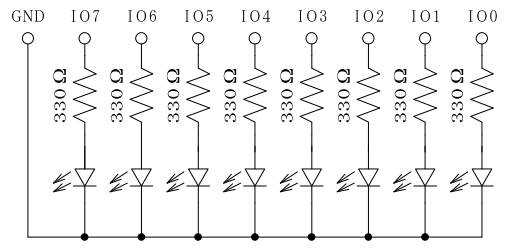

２．下記の回路図のようにLEDおよび抵抗器を接続します。抵抗値は、実際に使用するLEDの仕様に合わせて計算してください。USBGPIO8の出力電圧は5Vです。


３．プログラムは、下記のサンプルプログラムを参考にしてください。名称はRelayTestですが、USBGPIO8でも使用できます。
http://www.numato.com/productdoc/usbrelay/RelayTest_VBExpress2008.zip

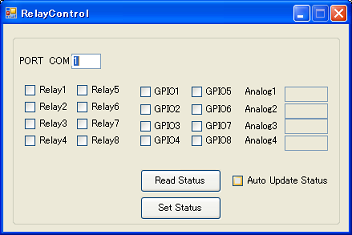

４．サンプルプログラムを実行すると、下記のウィンドウが表示されます。
注意　bin\ReleaseフォルダーのRelayTest.exeは、うまく作動しません。ソースプログラムから実行するか、bin\DebugフォルダーのRelayTest.exeを実行してください。
WindowsXPでVisual Studio 2008等がインストールされてない場合、Microsoft .NET Framework 3.5のインストールが必要です。Windows 7は、OSと一緒にMicrosoft .NET Framework がインストールされています。

Microdoft .NET Framework 3.5のダウンロード



５．PORT COM にデバイスマネージャーで得られたポート番号を設定してください。


６．たとえば、IO0のLEDを点灯する場合は、GPIO1にチェックをつけて、「Set Status」ボタンをクリックします。
