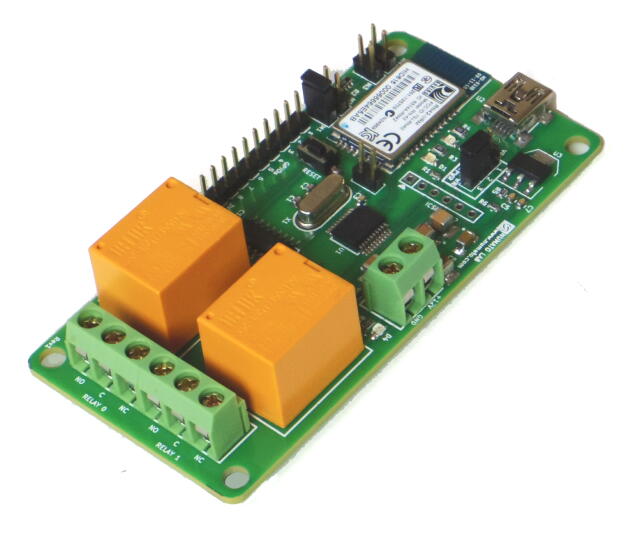

Numato Labs社のBluetooth リレーボード。
パソコンからBluetoothを使い、ワイヤレスで2個のリレー制御を行うことができます。また、デジタル入力・アナログ入力として使えるGPIO8点も付いています。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Python, Perlからでも制御できます。また、Bluetoothなので、Androidスマートフォン、タブレットでも使用することができます。
■ 商品説明
パソコンからBluetoothを使い、ワイヤレスで2個のリレー制御を行うことができます。また、デジタル入力・アナログ入力として使えるGPIO8点も付いています。Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Python, Perlからでも制御できます。また、Bluetoothなので、Androidスマートフォン、タブレットでも使用することができます。
■ 商品仕様
| 製品名 | BluetoothRelay2 Bluetooth ワイヤレスリレー2ch |
|---|---|
| 型番 | BTRL002 |
| メーカー | Numato Lab |
2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。
Bluetoothワイヤレスリレー
Bluetoothなので無線でリレー制御を行うことができます。
通信可能距離は、10mです。
10Aの高容量リレー
直流、交流共に接点最大電流は、10Aです。
c接点なので多様な使い方ができます。
8点のGPIO
3.3Vのデジタル入力・出力、DC0～3.3Vのアナログ入力を切り替えて使えるGPIO、8点も内蔵しています。
Windows 10、Windows 8、Windows 7に対応
Windows 10 32bit/64bit、Windows 8.1 32bit/64bit、Windows 7 32bit/64bit、Windows XPで使用することができます。
Visual Studioで簡単に制御
Bluetoothの設定を行うと、パソコンでは仮想COMポート(RS-232Cシリアルポートと同様）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
Visual Basic 2008 サンプルプログラム
専用viによりLabVIEWで簡単に使用できます。
専用LabVIEW VI ダウンロード
Androidスマートフォン、タブレットで使用可能
専用アプリケーションが用意されているので、Androidでも使用することができます。
下記のapkファイルをスマートフォン等でダウンロードしてご利用ください。
説明（英語）
Android用アプリケーション (apkファイル)
Bluetooth SPP(シリアル通信）に対するアクセスを利用してユーザー独自のアプリケーションを作成して使用することもできます。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
技適マーク付きモジュール使用
相互承認(MRA)による工事設計認証を受けたBluetoothモジュールを使用していますので、日本国内でも使用することができます。
ダウンロード
User
Manual (pdf)
サンプルコード
1. Visual C Express 2008 Windows コマンドラインアプリ
2. Visual C Express 2010
3. Visual Basic Express 2008 Windows GUI
4. Visual Basic VBExpress2010 Windows GUI Windows
5. Visual Basic 6 Windows GUI Windows
6. Visual C++ 6 Windows コマンドラインアプリ
7. Python Windows コマンドラインアプリ
8. Java NetBeans Windows コマンドラインアプリ Windows, Linuxなど
9. Visual C# 2012 Windows GUI
10. AutoHotkey Windows GUI
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8(8.1) 32bit/64bit
Windows 10 32bit/64bit
仕様
電源 DC12V 200mA
本器には、ACアダプター等は付属しておりません。別途、ご用意ください。
当店のACアダプター、およびDCジャックアタプターを使用すると便利です。
リレーを使用しない場合は、USB端子からのDC5V電源だけでも作動させることもできます。
DC12Vを接続する場合は、DC12VよりDC5Vを生成しますので、DC5Vを接続する必要はありません。
ボード許容最大電流 2A
リレー仕様
接点最大電流 直流24V 10A, 交流250V 7A
ただし基板パターンの制限によりボードの最大電流は
２Ａです。
c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数 2個
Bluetooth仕様
Class2
通信可能距離 10m
周波数 2,402 ～ 2,480 MHz
通信インターフェイス SPP、HCI
SPPデータレート 240kbps(スレーブ）、300kbps(マスター)
